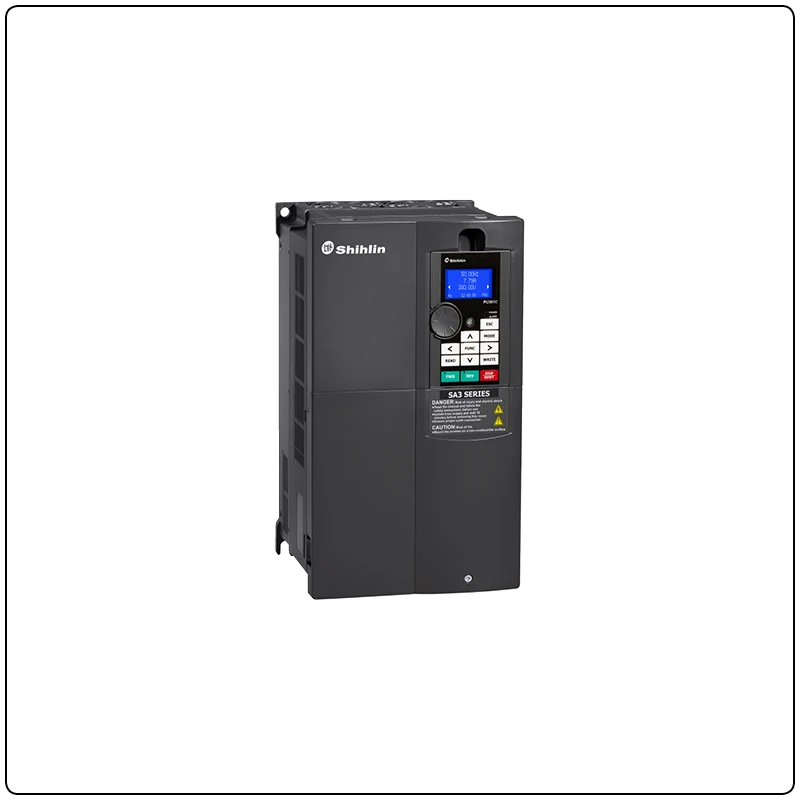

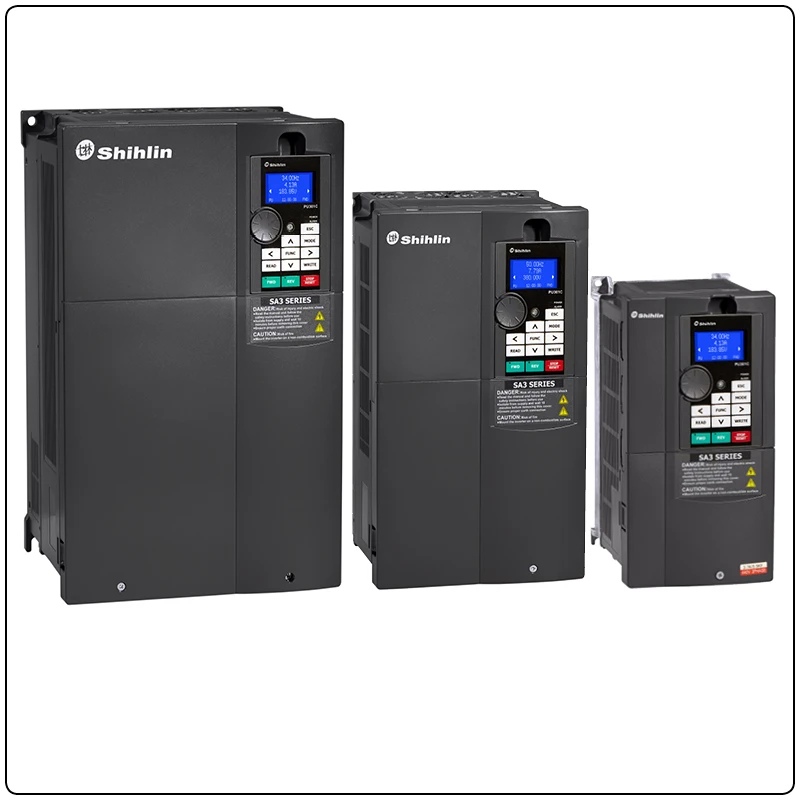

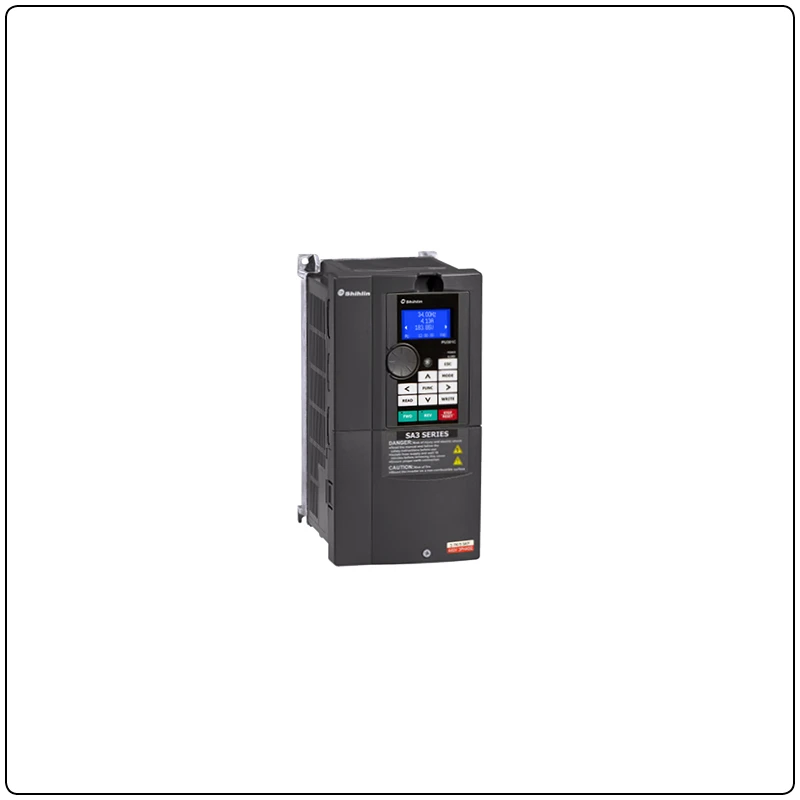

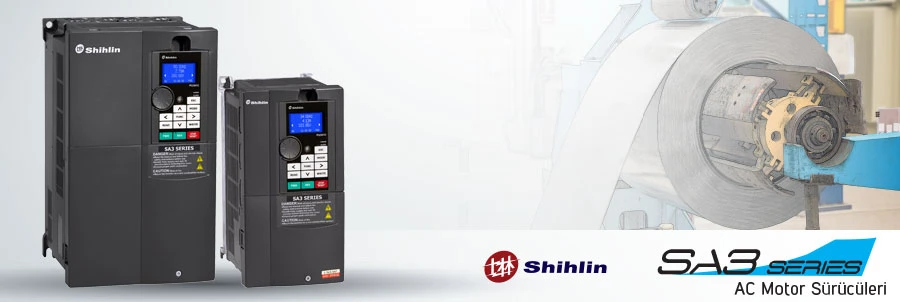

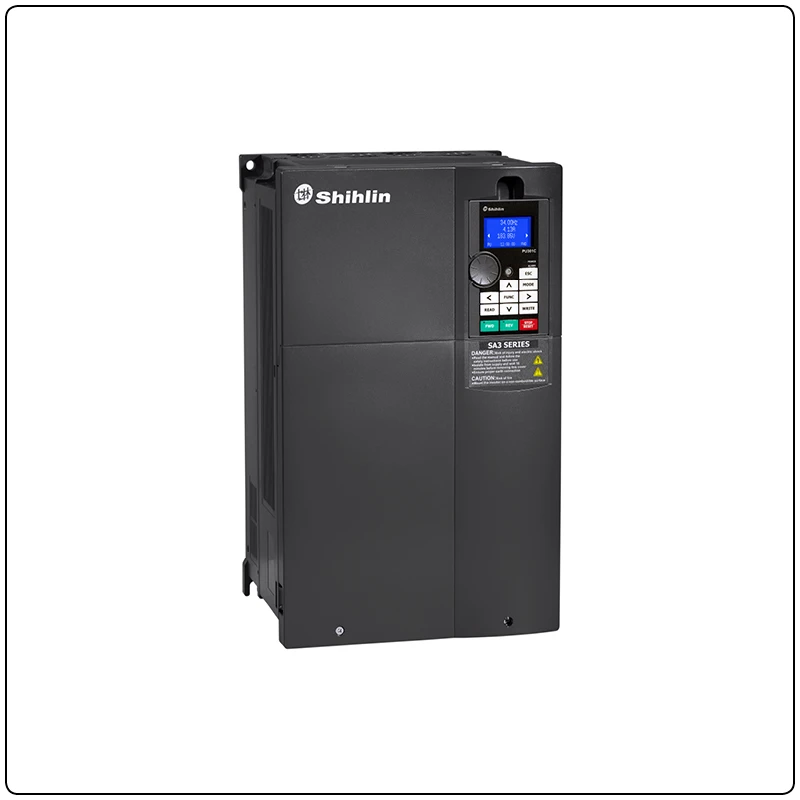

SA3 Serisi AC Motor Sürücüleri
Ağır hizmet uygulamalarında üstün kontrol sağlayan SA3 serisi, FOC vektör teknolojisi ve geniş güç aralığıyla hassas hız, tork ve pozisyon yönetimi sunar.
Genel Bakış
Shihlin SA3 serisi, takım tezgâhlarından vinçlere, metal işlemeye ve enerji geri kazanımlı sistemlere kadar geniş yelpazede ağır hizmet uygulamalarına hitap eden yüksek performanslı bir AC sürücüdür. Sensörsüz ve kapalı çevrim vektör kontrol seçenekleriyle düşük hızlarda dahi %180'e varan tork üretimi sağlayarak kritik proseslerde kararlı kontrol sunar.
FOC Vektör Kontrol
Sensörsüz ve kapalı çevrim vektör kontrol modlarında düşük hızlarda dahi yüksek tork ve kararlı hız doğruluğu sunar.
Yüksek Aşırı Yük Dayanımı
%150 (60 sn) ve %200 (3 sn) aşırı yük kapasitesi ile ani yük değişimi olan ağır hizmet uygulamalarına uygundur.
Çoklu Kontrol Modları
Pozisyon, tork, hız ve tansiyon kontrol fonksiyonları ile tek eksen pozisyonlama ve home fonksiyonlarını destekler.
Zengin Haberleşme ve I/O
Çift RJ-45 RS-485 portu, geniş I/O terminalleri ve opsiyonel haberleşme kartları ile esnek entegrasyon sağlar.
Teknik Özellikler ve Fonksiyonlar
- Yüksek performanslı FOC vektör kontrol teknolojisi ile hassas hız ve tork yönetimi
- 3 faz 440 Vac besleme ile 0.75 kW – 355 kW (HD) ve 1.5 kW – 400 kW (ND) güç seçenekleri
- %150 (60 sn) ve %200 (3 sn) aşırı yük kapasitesi ile ani yük değişimlerine dayanım
- Sensörsüz vektör kontrolde 0.3 Hz’de %150 tork, kapalı çevrimde 0 Hz’de %180 tork desteği
- Yük değişimlerinde %1’den düşük hız sapmasıyla vinç ve takım tezgâhlarında kararlı performans
- Voltaj düşmelerine karşı geçici kompanse ve rejeneratif enerji koruması
- Soft-PWM taşıyıcı kontrolü ile düşük gürültü ve titreşim
- Asenkron ve PM motorlar (SPM & IPM) için yüksek performanslı kontrol
- LCD panel üzerinde 6 veri izleme seti, takvim ve Türkçe dahil çoklu dil desteği
- 3 parametre seti kaydı ve dahili ayar çarkı ile hızlı yapılandırma
- Dahili pozisyon, tork, hız ve tansiyon kontrol modları; home ve zero-servo fonksiyonları
- 10 dijital giriş, 5 dijital çıkış, 3 analog giriş, 2 analog çıkış ve güvenlik terminali (S1-SC)
- V/F, VF+PG, SVC, FOC+PG ve tork kontrol (TQC+PG) çalışma modları
- Dahili PLC fonksiyonu ile ladder programlama (21 temel, 14 uygulama komutu)
- Faz hatası, kısa devre, toprak kaçağı, düşük voltaj ve motor aşırı ısınma korumaları
- Tüm serilerde dahili RFI filtresi ve 0 – 650 Hz çıkış frekans aralığı
- SA3-043-22K/30KF ve altı modellerde standart fren kıyıcı
- Çift RJ-45 RS-485 Modbus haberleşmesi, opsiyonel Profibus/DeviceNet/CANopen/Ethernet kartları
- PID kontrol fonksiyonu ile proseslerde hassas basınç, akış veya gerilim yönetimi
Dokümanlar ve Yazılımlar
SA3 Kurulum Manueli (TR)
Kurulum, devreye alma ve güvenlik talimatlarını içeren Türkçe kullanım dokümanı.
Dosyayı AçSA3 Parametre Manueli (TR)
Parametre açıklamaları, kontrol modları ve örnek uygulamalar için detaylı referans.
Dosyayı AçShihlin INV Communication Software
SA3 sürücülerinin uzaktan parametre yönetimi ve izleme yazılımı.
Dosyayı AçSA3 Ürün Ölçüleri
Montaj planlaması için boyut çizimleri ve panel yerleşim bilgileri.
Dosyayı AçModel Seçenekleri
Üç Faz 440 VAC Besleme
Ağır (HD) ve normal (ND) yük sınıflarıyla geniş güç aralığı
Ürün Kodu | Ağır Yük (HD) | Normal Yük (ND) |
|---|---|---|
| SA3-043-0.75K/1.5KF-01 | 0.75 kW | 1.5 kW |
| SA3-043-1.5K/2.2KF-01 | 1.5 kW | 2.2 kW |
| SA3-043-2.2K/3.7KF-01 | 2.2 kW | 3.7 kW |
| SA3-043-3.7K/5.5KF-01 | 3.7 kW | 5.5 kW |
| SA3-043-5.5K/7.5KF-01 | 5.5 kW | 7.5 kW |
| SA3-043-7.5K/11KF-01 | 7.5 kW | 11 kW |
| SA3-043-11K/15KF-01 | 11 kW | 15 kW |
| SA3-043-15K/18.5KF-01 | 15 kW | 18.5 kW |
| SA3-043-18.5K/22KF-01 | 18.5 kW | 22 kW |
| SA3-043-22K/30KF-01 | 22 kW | 30 kW |
| SA3-043-30K/37KF-01 | 30 kW | 37 kW |
| SA3-043-37K/45KF-01 | 37 kW | 45 kW |
| SA3-043-45K/55KF-01 | 45 kW | 55 kW |
| SA3-043-55K/75KF-01 | 55 kW | 75 kW |
| SA3-043-75K/90KF-01 | 75 kW | 90 kW |
| SA3-043-90K/110KF-01 | 90 kW | 110 kW |
| SA3-043-110K/132KF-01 | 110 kW | 132 kW |
| SA3-043-132K/160KF-01 | 132 kW | 160 kW |
| SA3-043-160K/185KF-01 | 160 kW | 185 kW |
| SA3-043-185K/220KF-01 | 185 kW | 220 kW |
| SA3-043-220K/250KF-01 | 220 kW | 250 kW |
| SA3-043-250K/280KF-01 | 250 kW | 280 kW |
| SA3-043-280K/315KF-01 | 280 kW | 315 kW |
| SA3-043-315K/355KF-01 | 315 kW | 355 kW |
| SA3-043-355K/400KF-01 | 355 kW | 400 kW |
Opsiyonel Aksesuarlar ve Kartlar
Uygulamaya özel genişletme modülleri ve haberleşme çözümleri
Ürün Kodu | Açıklama |
|---|---|
| BKU-040-45K | Frenleme ünitesi, 45 kW |
| BKU-040-160K | Frenleme ünitesi, 160 kW |
| PU301 | LED keypad |
| PU301C | LCD keypad |
| DU06 | LED basit keypad |
| USB01 | USB-RS485 çevirici |
| PD301 | Profibus-DP haberleşme kartı |
| DN301 | DeviceNet haberleşme kartı |
| CP301 | CANopen haberleşme kartı |
| EP301 | Ethernet haberleşme kartı |
| EB362R | 4DI, 2DO transistör I/O kartı |
| EB308R | 6DO röle çıkış kartı |
| PG301C | Encoder kartı (Open Collector çıkış) |
| PG301L | Encoder kartı (Line Driver çıkış) |
| PG302L | Encoder kartı (Resolver giriş) |
