SC3 Serisi AC Motor Sürücüleri

Yüksek frekans aralığı, vektör kontrol seçenekleri ve gelişmiş koruma fonksiyonlarıyla SC3 serisi, zorlu endüstriyel uygulamalar için esnek hız kontrolü sağlar.

Güç Aralığı

0.4 - 5.5 kW

Çıkış Frekansı

0 - 650 Hz

Kontrol Modu

V/F & Vektör Kontrol

SC3 Kullanım Kılavuzu (TR) Uzmanla Görüşün

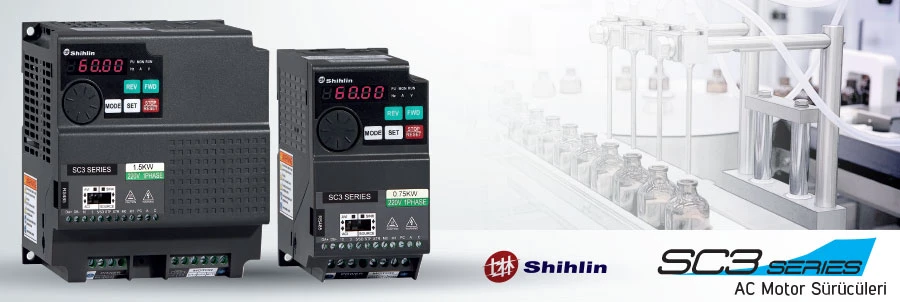

SC3 Serisi AC Motor Sürücüleri kapak görseli

Genel Bakış

Shihlin SC3 serisi, genel amaçlı makine ve proses uygulamalarında yüksek hassasiyetli hız kontrolü sunmak için V/F ve manyetik vektör kontrol modlarını bir araya getirir. Gelişmiş soğutma tasarımı, modüler keypad yapısı ve geniş haberleşme seçenekleri sayesinde devreye alma ve bakım süreçlerini hızlandırır.

Manyetik Vektör Kontrol

V/F ve genel manyetik vektör kontrol modlarıyla yüksek başlangıç torku ve hassas hız kontrolü sunar.

Gelişmiş Haberleşme

Dahili RS485 bağlantı portu (RJ-45 jack tipi ve vidalı terminal tipi). Modbus ASCII/RTU ve Shihlin protokolü (115200 bps) desteği.

Aşırı Yük Dayanımı

%150 (60 sn) ve %200 (1 sn) aşırı yük kapasitesiyle zorlu uygulamalarda güvenilir çalışma.

Kolay Servis

Sökülebilir soğutma fanı, DIN raya montaj ve ayar çarklı keypad ile bakım ve kullanım kolaylığı.

Teknik Özellikler ve Fonksiyonlar

Genel amaçlı uygulamalar için kompakt AC sürücü tasarımı
0 – 650 Hz arasında geniş frekans çıkışı
V/F ve genel manyetik vektör kontrol modları arasında seçim
Panel üzerinde ayar çarkına sahip dahili keypad
Çıkış kısa devre, aşırı akım, aşırı/düşük voltaj, aşırı sıcaklık ve haberleşme hatalarına karşı koruma
0-10V, 0-5V veya 4-20mA analog giriş tipi seçimi (AVI/ACI)
NPN/PNP dijital giriş seçimi ile esnek IO yapılandırması
4 dijital giriş, 1 analog giriş ve 1 röle çıkışı
Dahili RS485 portu (RJ-45 jack ve vidalı terminal seçenekleri)
Modbus ASCII/RTU veya Shihlin haberleşme protokolü desteği (115200 bps’e kadar)
%150 (60 sn) ve %200 (1 sn) aşırı yük akım oranı
Vektör kontrol modunda 3 Hz’de %180, 5 Hz’de %200 başlangıç torku
Sabit tork, değişken tork ve beş nokta V/F eğri karakteristiği
1 faz 1.5 kW ve üzeri, 3 faz 2.2 kW ve üzeri modellerde dahili fren kıyıcı
Elektromanyetik gürültüyü azaltan dahili RFI filtre ve jumper
Titreşim dayanımı yüksek tasarım, düşük frekans gürültüsü
Akıllı sönümlendirme devresi ile düşük indüksiyon gerilimini %50’ye kadar azaltır
DIN raya monte edilebilirlik ve izoleli hava kanalı
Grup veya parametre modunda iki farklı parametre ayar seçeneği
RS485 arabirimi üzerinden harici keypad bağlantısı
DC frenleme fonksiyonu ve PID kontrol
40°C altında yan yana montaj imkânı
Parametre şifre koruması, IP20 koruma sınıfı ve CE sertifikası
