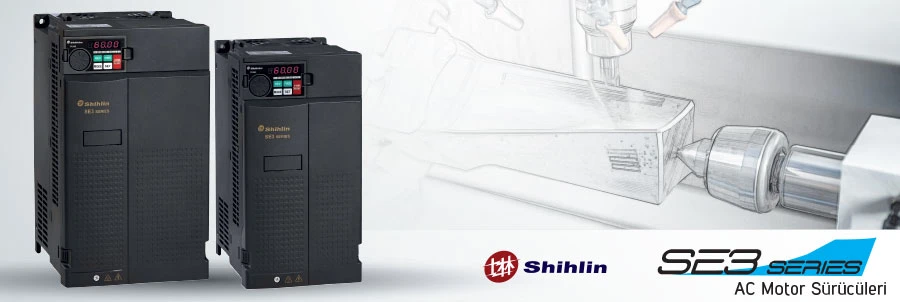

SE3 Serisi AC Motor Sürücüleri
Yüksek hızlı çıkış frekansı ve esnek kontrol modlarıyla SE3 serisi, kompakt makinelerden ağır hizmet süreçlerine kadar geniş uygulamalarda güvenilir performans sağlar.
Genel Bakış
Shihlin SE3 serisi, 0.4 kW’tan 22 kW’a kadar geniş güç seçenekleri ve 0 – 1500 Hz çıkış frekansı ile yüksek dinamik gerektiren prosesler için geliştirilmiş çok amaçlı bir AC sürücüdür. Enkoder geribildirimi ve tork kontrolü gibi gelişmiş fonksiyonlarla hem asenkron hem de senkron motorlarda hassas hız, tork ve pozisyon yönetimi sağlar.
Yüksek Hız ve Tork
0.5 Hz’de %200 başlangıç torku ve 1500 Hz’e kadar çıkış frekansı ile yüksek dinamik uygulamalara uygundur.
Gelişmiş Kontrol Modları
V/F, sensörsüz ve kapalı çevrim vektör, tork ve tansiyon kontrolü ile farklı proses ihtiyaçlarına uyum sağlar.
Entegre Keypad ve PLC
Dahili PU302 keypad, ayar çarkı ve ladder tabanlı PLC fonksiyonuyla hızlı kurulum ve kopyalama imkânı sunar.
Esnek Haberleşme Seçenekleri
Çift RS-485 (RJ-45) port ve CANopen, DeviceNet, Profibus, Ethernet, EtherCAT gibi opsiyonel kartlar desteklenir.
Teknik Özellikler ve Fonksiyonlar
- Gelişmiş fonksiyonlu, yüksek performans AC motor sürücü tasarımı
- 1-faz 220 Vac (0.4 – 2.2 kW) ve 3-faz 440 Vac (0.4 – 22 kW) güç seçenekleri
- NPN/PNP dijital giriş modu seçimi ile esnek saha uyumluluğu
- Dahili RS-485 (RJ-45) arabirimi ve Modbus ASCII/RTU desteği
- V/F, VF+PG, genel flux vektör, sensörsüz vektör (SVC), kapalı çevrim vektör (FOC+PG) ve tork kontrol (TQC+PG) modları
- Asenkron (IM) ve senkron (SPM & IPM) motorlarla uyumlu kontrol
- 0 – 1500 Hz yüksek hızlı çıkış frekansı ile hassas hız ayarı
- %150 (60 sn) ve %200 (3 sn) aşırı yük kapasitesi
- Sensörsüz vektör modunda 0.5 Hz’de %200 başlangıç torku
- Soft-PWM taşıyıcı kontrolü ile düşük gürültü ve titreşim
- Dahili PU302 taşınabilir keypad ile parametre kopyalama ve hızlı devreye alma
- Tüm modellerde dahili fren kıyıcı sayesinde kompakt tasarım
- 6 dijital giriş, 3 dijital çıkış, 2 analog giriş ve 1 analog çıkış ile esnek IO
- PWM pulse giriş üzerinden frekans kontrolü desteği
- Dahili PLC fonksiyonu: 21 temel ve 14 uygulama komutu ile ladder programlama
- Open-Collector, Line-Driver ve Resolver enkoder kartı seçenekleri
- CANopen, DeviceNet, Profibus-DP, Ethernet, EtherCAT haberleşme kartları ile genişleme
- Çıkış kısa devre, aşırı akım, aşırı/düşük voltaj, aşırı sıcaklık ve IGBT korumaları
- Sökülebilir fan ve yay baskılı klemens yapısı ile kolay bakım
- IP20 koruma sınıfı ve CE sertifikası
Dokümanlar ve Yazılımlar
SE3 Kurulum Manueli (TR)
Kurulum, devreye alma ve güvenlik talimatlarını içeren Türkçe doküman.
Dosyayı AçSE3 Parametre Manueli (TR)
Parametre açıklamaları ve uygulama örnekleri için referans rehberi.
Dosyayı AçShihlin INV Communication Software
SE3 sürücülerinin uzaktan parametre yönetimi ve izleme yazılımı.
Dosyayı AçSE3 Ürün Ölçüleri
Montaj ve pano planlaması için boyut çizimleri.
Dosyayı AçModel Seçenekleri
Üç Faz 440 VAC Besleme
Yüksek frekans ihtiyaçları için kompakt sürücü seçenekleri
Ürün Kodu | Güç |
|---|---|
| SE3-043-5.5K | 5.5 kW |
| SE3-043-7.5K | 7.5 kW |
| SE3-043-11K | 11 kW |
| SE3-043-15K | 15 kW |
| SE3-043-18.5K | 18.5 kW |
| SE3-043-22K | 22 kW |
Opsiyonel Aksesuarlar ve Kartlar
Haberleşme ve kontrol genişletme seçenekleri
Ürün Kodu | Açıklama |
|---|---|
| USB01 | USB-RS485 çevirici |
| PD301 | Profibus-DP haberleşme kartı |
| DN301 | DeviceNet haberleşme kartı |
| CP301 | CANopen haberleşme kartı |
| EP301 | Ethernet haberleşme kartı |
| EC301 | EtherCAT haberleşme kartı |
| EB362R | 4DI, 2DO transistör I/O kartı |
| EB308R | 6DO röle çıkış kartı |
| PG301C | Encoder kartı (Open Collector çıkış) |
| PG301L | Encoder kartı (Line Driver çıkış) |
| PG302L | Encoder kartı (Resolver giriş) |
