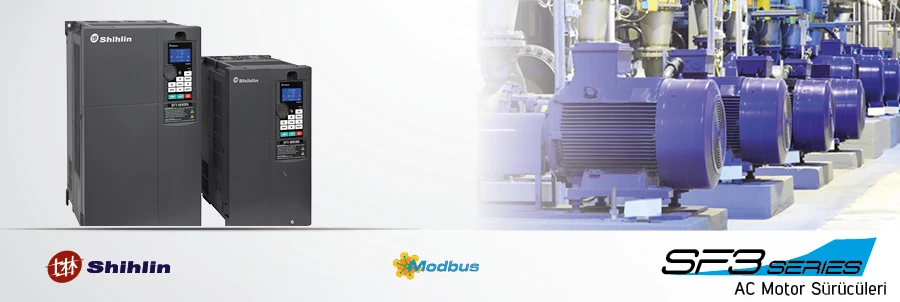

SF3 Serisi AC Motor Sürücüleri
Çift yük sınıfı desteği, yangın modu ve gelişmiş PID fonksiyonlarıyla SF3 serisi, HVAC, pompa ve ağır proses uygulamalarında yüksek güvenilirlik sunar.
Genel Bakış
Shihlin SF3 serisi, çift yük sınıfı (ND/HD) desteği ve geniş güç aralığı ile fan, pompa, HVAC ve ağır proses uygulamalarında verimli enerji yönetimi sağlayan yüksek performanslı bir AC sürücüdür. Fire Mode, çoklu pompa kontrolü ve entegre PID gibi fonksiyonlarıyla endüstriyel tesislerde kesintisiz ve güvenilir operasyonlar sunar.
Çift Yük Sınıfı Performansı
%120 (ND) ve %150 (HD) aşırı yük dayanımıyla fan, pompa ve ağır proseslerde güvenilir güç sağlar.
Gelişmiş Kontrol Fonksiyonları
Fire Mode, çoklu pompa yönetimi, entegre PID ve 12 set alarm kaydı ile tesislerde etkin izleme sunar.
Esnek Motor Kontrolü
Asenkron ve PM motorlar için V/F, sensörsüz vektör (SVC) ve flux vektör modlarıyla hassas kontrol.
Zengin Haberleşme Seçenekleri
Dahili RS-485 ve Modbus’a ek olarak Profibus, DeviceNet, CANopen, Ethernet ve EtherCAT opsiyonları.
Teknik Özellikler ve Fonksiyonlar
- Çift-yüklü yüksek performanslı vektör kontrol AC motor sürücü
- 3 faz 440 Vac besleme ile 5.5 kW – 355 kW (ND) / 3.7 kW – 315 kW (HD) güç aralığı
- %120 (60 sn) ND ve %150 (60 sn) HD aşırı yük dayanımı
- Sensörsüz vektör kontrol modunda 0.5 Hz’de %150 başlangıç torku
- 0 – 599 Hz çıkış frekans aralığı
- Voltaj düşmelerine karşı geçici kompanse ve rejeneratif koruma
- PU301C LCD keypad ile parametre kopyalama, izleme ve ayar çarkı desteği
- Fire Mode özelliği ile acil durum havalandırma kontrolü
- Gelişmiş PID ve çoklu/sıralı pompa kontrol fonksiyonları
- Asenkron ve PM motor kontrolü (SPM & IPM)
- Soft-PWM teknolojisiyle düşük gürültü ve titreşim
- 10 dijital giriş, 5 dijital çıkış, 3 analog giriş, 2 analog çıkış ile zengin IO
- V/F skaler, genel flux vektör, sensörsüz vektör (SVC) kontrol modları
- 21 temel + 14 uygulama komutu içeren dahili PLC fonksiyonu
- Faz hatası, kısa devre, toprak kaçağı, düşük voltaj, PTC alarmı ve 12 set alarm kaydı
- Tüm modellerde dahili RFI filtre
- SF3-043-55K/45KG ve üzeri modellerde DC bobinli ana enerji kontaktörü
- RJ-45 ve vidalı terminal RS-485 bağlantıları, Modbus ASCII/RTU (115.2 kbps)
- Profibus, DeviceNet, CANopen, Ethernet, EtherCAT haberleşme kart opsiyonları
- SF3-043-45K/37KG ve altı modellerde standart fren kıyıcı
- IP20/NEMA Type 1 (45K/37KG ve altı) ve IP00 Open Type (üst modeller) koruma sınıfı
- Parametre parola koruması, CE sertifikası
Dokümanlar ve Yazılımlar
SF3 Kurulum Manueli (TR)
Kurulum, devreye alma ve güvenlik adımlarını içeren Türkçe kullanım kılavuzu.
Dosyayı AçSF3 Parametre Manueli (TR)
Parametre ve fonksiyon açıklamaları, uygulama örnekleri için referans doküman.
Dosyayı AçShihlin INV Communication Software
SF3 sürücülerini uzaktan yönetmek ve izlemek için yazılım.
Dosyayı AçSF3 Sürücü Ölçüleri (PDF + 3D)
Montaj planlaması için boyut çizimleri ve 3D modeller.
Dosyayı AçModel Seçenekleri
Üç Faz 440 VAC Besleme
Çift yük sınıfı ile geniş güç aralığı
Ürün Kodu | Güç | Akım (ND/HD) |
|---|---|---|
| SF3-043-5.5K/3.7KG-02 | 5.5 kW | 13 A / 9 A |
| SF3-043-7.5K/5.5KG-02 | 7.5 kW | 18 A / 13 A |
| SF3-043-11K/7.5KG-02 | 11 kW | 24 A / 18 A |
| SF3-043-15K/11KG-02 | 15 kW | 32 A / 24 A |
| SF3-043-18.5K/15KG-02 | 18.5 kW | 38 A / 32 A |
| SF3-043-22K/18.5KG-02 | 22 kW | 45 A / 38 A |
| SF3-043-30K/22KG-02 | 30 kW | 60 A / 45 A |
| SF3-043-37K/30KG-02 | 37 kW | 73 A / 60 A |
| SF3-043-45K/37KG-02 | 45 kW | 91 A / 73 A |
| SF3-043-55K/45KG-02 | 55 kW | 110 A / 91 A |
| SF3-043-75K/55KG-02 | 75 kW | 150 A / 110 A |
| SF3-043-90K/75KG-02 | 90 kW | 180 A / 150 A |
| SF3-043-110K/90KG-02 | 110 kW | 220 A / 180 A |
| SF3-043-132K/110KG-02 | 132 kW | 260 A / 220 A |
| SF3-043-160K/132KG-02 | 160 kW | 310 A / 260 A |
| SF3-043-185K/160KG-02 | 185 kW | 340 A / 310 A |
| SF3-043-220K/185KG-02 | 220 kW | 425 A / 340 A |
| SF3-043-250K/220KG-02 | 250 kW | 480 A / 425 A |
| SF3-043-280K/250KG-02 | 280 kW | 530 A / 480 A |
| SF3-043-315K/280KG-02 | 315 kW | 620 A / 530 A |
| SF3-043-355K/315KG-02 | 355 kW | 683 A / 620 A |
Opsiyonel Aksesuarlar ve Kartlar
Haberleşme ve frenleme çözümleri
Ürün Kodu | Açıklama |
|---|---|
| BKU-040-45K | Frenleme ünitesi, 45 kW |
| BKU-040-160K | Frenleme ünitesi, 160 kW |
| PU301 | LED keypad |
| PU301C | LCD keypad |
| PD302 | Profibus-DP haberleşme kartı |
| DN301 | DeviceNet haberleşme kartı |
| CP301 | CANopen haberleşme kartı |
| EP301 | Ethernet haberleşme kartı |
| EC301 | EtherCAT haberleşme kartı |
| EB362R | 4DI, 2DO transistör I/O kartı |
| EB308R | 6DO röle çıkış kartı |
