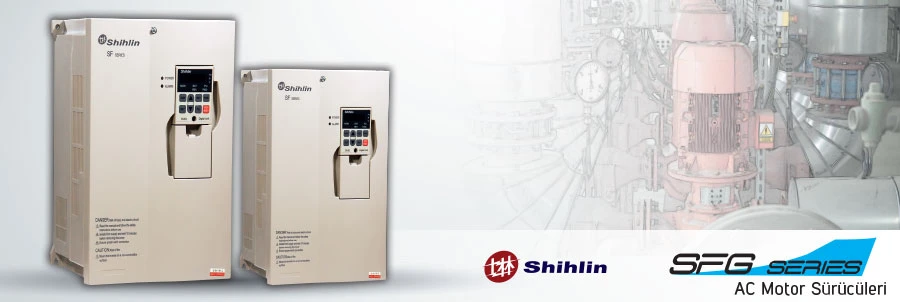

SFG Serisi AC Motor Sürücüleri
Flux vektör kontrollü kompakt SFG serisi, dahili fren kıyıcı, enerji tasarrufu ve gelişmiş PID fonksiyonlarıyla HVAC, pompa ve makine uygulamalarında yüksek performans sunar.
Genel Bakış
Shihlin SFG serisi, kompakt gövdesi ve flux vektör kontrol modlarıyla fan, pompa, sarım ve HVAC uygulamalarında hassas hız kontrolü sağlar. Dahili fren kıyıcı, RS-485 haberleşme, enerji tasarrufu modları ve PID geri besleme fonksiyonlarıyla pano alanını optimize ederken işletme sürekliliğini artırır.
Flux Vektör Kontrollü Kompakt Tasarım
Sensörsüz flux vektör kontrol ile 3 Hz’de %150 ve 5 Hz’de %200 başlangıç torku sunarak hassas hız yönetimi sağlar.
Esnek Haberleşme ve IO
RJ-45 üzerinden RS-485/Modbus bağlantısı, seçilebilir NPN/PNP girişler ve geniş dijital/analog IO ile entegrasyonu kolaylaştırır.
Akıllı Enerji ve PID Fonksiyonları
Auto tuning, enerji tasarrufu modu ve entegre PID kontrolü ile proses verimliliğini artırır.
Dayanıklı ve Bakımı Kolay
Dahili fren kıyıcı, sökülebilir fan, Soft-PWM ve IP20 koruma ile güvenilir ve sessiz çalışma sunar.
Teknik Özellikler ve Fonksiyonlar
- Flux vektör kontrollü kompakt AC motor sürücü
- Dahili keypad ve ayar çarkı ile kolay frekans ve parametre ayarı
- RJ-45 portlu dahili RS-485 ile Modbus ASCII/RTU ve Shihlin protokol desteği
- Çoklu inverter bağlantısını destekleyen dahili bağlantı kontrol fonksiyonu
- 0 – 650 Hz çıkış frekansı ile geniş hız aralığı
- DIN raya yanyana montaj imkanı ile pano alan optimizasyonu
- Seçilebilir NPN/PNP yapıda 6 dijital giriş, 1 röle ve 1 tranzistör çıkış
- 0-10 V ve 4-20 mA analog giriş seçenekleri
- V/F ve genel flux vektör kontrol modları
- Motor parametrelerini otomatik tanıyan Auto Tuning fonksiyonu
- Flux vektör modunda 3 Hz’de %150, 5 Hz’de %200 başlangıç torku
- 32-bit RISC CPU ile yüksek hızlı işlem gücü
- Soft-PWM teknolojisiyle gürültü ve ısınmayı minimize eder
- Elektromanyetik gürültüyü bastıran dahili RFI filtre ve jumper
- Dahili enerji tasarrufu kontrol fonksiyonu
- Soğutma fanı çalışma seçimi ve kolay sökülebilir fan tasarımı (400 W hariç)
- PID geri besleme kontrol fonksiyonu
- Travers ve sargı uygulamaları için triangular wave fonksiyonu
- PWM pulse giriş sinyali ile çalışma frekansı kontrolü
- Programlanabilir çalışma modu (PO) ve şifre koruması
- Elektrik şebekesi anahtarlama mekanizması ile güç sürekliliği
- 60 saniye %150 ve 1 saniye %200 aşırı yük akım kapasitesi
- Tüm modellerde standart fren kıyıcı ve IP20 koruma
- CE sertifikalı güvenilir tasarım
Dokümanlar ve Yazılımlar
SFG Kullanım Kılavuzu (TR)
Kurulum, devreye alma ve güvenlik adımlarını açıklayan Türkçe kullanım kılavuzu.
Dosyayı AçShihlin INV Communication Software
SFG sürücülerini izlemek ve parametrelemek için iletişim yazılımı.
Dosyayı AçSFG Sürücü Ölçüleri
Montaj planlaması için boyut çizimleri ve bağlantı detaylarını içerir.
Dosyayı AçModel Seçenekleri
Üç Faz 380 VAC Besleme
Normal ve ağır yük sınıfı seçenekleri
Ürün Kodu | Normal Yükler (ND) | Ağır Yükler (HD) |
|---|---|---|
| SF-040-5.5K | 5.5 kW | — |
| SF-040-7.5K/5.5K-G | 7.5 kW | 5.5 kW |
| SF-040-11K/7.5K-G | 11 kW | 7.5 kW |
| SF-040-15K/11K-G | 15 kW | 11 kW |
| SF-040-18.5K/15K-G | 18.5 kW | 15 kW |
| SF-040-22K/18.5K-G | 22 kW | 18.5 kW |
| SF-040-30K/22K-G | 30 kW | 22 kW |
| SF-040-37K/30K-G | 37 kW | 30 kW |
| SF-040-45K/37K-G | 45 kW | 37 kW |
| SF-040-55K/45K-G | 55 kW | 45 kW |
| SF-040-75K/55K-G | 75 kW | 55 kW |
| SF-040-90K/75K-G | 90 kW | 75 kW |
| SF-040-110K/90K-G | 110 kW | 90 kW |
| SF-040-132K/110K-G | 132 kW | 110 kW |
| SF-040-160K/132K-G | 160 kW | 132 kW |
| SF-040-185K/160K-G | 185 kW | 160 kW |
| SF-040-220K/185K-G | 220 kW | 185 kW |
| SF-040-250K/220K-G | 250 kW | 220 kW |
| SF-040-280K/250K-G | 280 kW | 250 kW |
| SF-040-315K/280K-G | 315 kW | 280 kW |
| SF-040-355K/315K-G | 355 kW | 315 kW |
Opsiyonel Aksesuarlar
Haberleşme ve frenleme çözümleri
Ürün Kodu | Açıklama |
|---|---|
| BKU-040-45K | Frenleme ünitesi, 45 kW |
| BKU-040-160K | Frenleme ünitesi, 160 kW |
| USB01 | USB-RS485 çevirici |
| SF-WS01 | SF-G çoklu pompa kontrol röle kartı |
