SL3 Serisi AC Motor Sürücüleri

Genel amaçlı uygulamalar için tasarlanan SL3 serisi, kompakt gövdesi ve güçlü koruma özellikleriyle güvenilir hız kontrolü sunar.

Güç Aralığı

0.4 - 2.2 kW

Çıkış Frekansı

0 - 599 Hz

Koruma

IP20, CE Sertifikalı

SL3 Kullanım Kılavuzu (TR) Uzmanla Görüşün

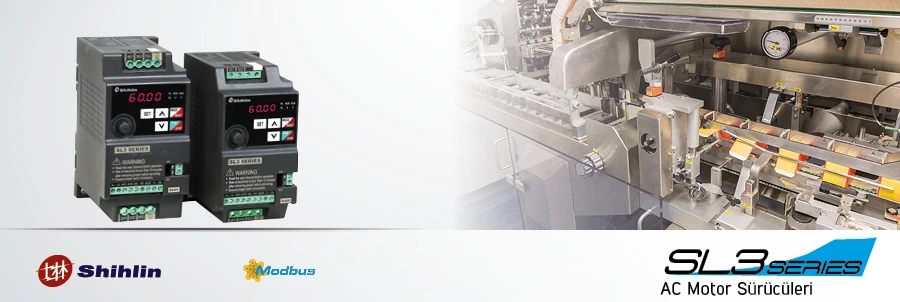

SL3 Serisi AC Motor Sürücüleri kapak görseli

Genel Bakış

Shihlin SL3 serisi, kompakt yapısı ve gelişmiş kontrol seçenekleriyle HVAC, pompa, konveyör ve paketleme hatları gibi orta ölçekli endüstriyel uygulamalarda maksimum verimlilik sağlar. V/F skaler kontrol, dahili potansiyometre ve programlanabilir çalışma modları sayesinde operatörlere esnek yapılandırma imkânı sunar.

V/F Skaler Kontrol

Frekans ve voltaj eğrilerini ayarlayarak farklı yük profilleri için hassas hız kontrolü sağlar.

Geniş Bağlantı Seçenekleri

RJ-45 portu üzerinden harici keypad, Modbus RTU ve Shihlin protokolü ile haberleşme desteği.

Yüksek Tork Takviyesi

%150/60 sn ve %200/1 sn aşırı yük kapasitesi ile zorlu başlatma koşullarında güvenilir performans.

Esnek Montaj

DIN raya veya vidalı montaj seçenekleri ve optimize edilmiş hava kanalları ile kolay kurulum.

Teknik Özellikler ve Fonksiyonlar

Genel amaçlı uygulamalar için kompakt AC sürücü tasarımı
0 – 599 Hz arası geniş frekans çıkışı
V/F skaler kontrol ile sabit ve değişken tork modları
0.4 – 2.2 kW güç aralığı (1-faz 220 Vac ve 3-faz 380 Vac)
Tuş takımlı ve LED göstergeli kullanıcı paneli
Dahili hız ayar potansiyometresi
Harici keypad opsiyonu (PU302) ve RJ-45 bağlantısı
NPN dijital giriş desteği
0-10V / 4-20mA analog giriş tipi seçim anahtarı (AVI/ACI)
4 dijital giriş, 1 röle çıkışı ile esnek IO yapılandırması
Modbus ASCII/RTU veya Shihlin protokolü ile iletişim (38400 bps’e kadar)
Dahili RS485 portu (RJ-45 ve vidalı terminal seçenekleri)
%150 (60 sn) ve %200 (1 sn) aşırı yük akım oranı
Başlangıçta 5 Hz’de %150 tork artırma (torque boost)
Sabit tork, değişken tork ve beş nokta V/F eğri seçimi
PWM pulse girişi ile frekans set ayarı desteği
Travers ve sargı uygulamaları için triangular wave fonksiyonu
Var-Gel (Reciprocating machine) fonksiyonu ile çift yönlü çalışma
Programlanabilir adımlı çalışma modu (PO)
Çıkış kısa devre, aşırı akım, aşırı/düşük voltaj, aşırı sıcaklık ve haberleşme hataları için koruma fonksiyonları
Optimize edilmiş hava kanalı tasarımı ile etkin soğutma
Dahili RFI filtresi sayesinde elektromanyetik uyumluluk
DC frenleme özelliği ile hızlı duruş
PID kontrol fonksiyonu ile kapalı çevrim hız/akış kontrolü
Parametre parola koruması
IP20 koruma sınıfı ve CE sertifikası
