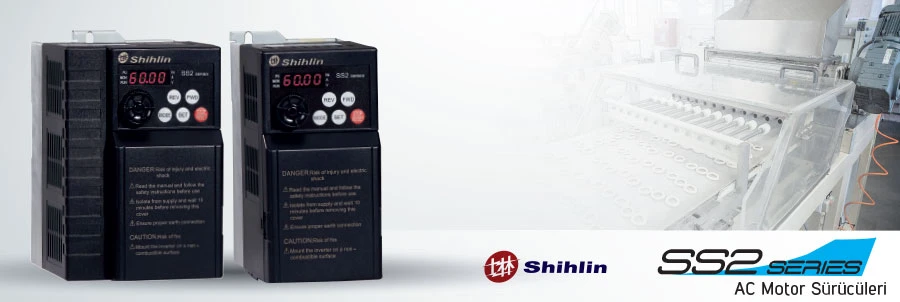

SS2 Serisi AC Motor Sürücüleri
Kompakt SS2 serisi, flux vektör kontrolü, entegrasyon kolaylığı ve dahili fren kıyıcıyla küçük ve orta güç uygulamalarında yüksek hassasiyetli motor kontrolü sunar.
Genel Bakış
Shihlin SS2 serisi, kompakt tasarımı ve flux vektör kontrol teknolojisi sayesinde fan, pompa ve sarım uygulamalarında hassas hız kontrolü sunar. Dahili fren kıyıcı, RS-485 haberleşme ve enerji tasarrufu fonksiyonlarıyla pano alanını verimli kullanırken proses güvenilirliğini artırır.
Kompakt Flux Vektör Performansı
Sensörsüz flux vektör kontrolü ile 3 Hz’de %150 ve 5 Hz’de %200 başlangıç torku sağlayarak düşük hızlarda yüksek doğruluk sunar.
Kolay Haberleşme ve IO
RJ-45 portlu RS-485/Modbus desteği, seçilebilir NPN/PNP girişler ve çok fonksiyonlu dijital/analog IO ile entegrasyonu kolaylaştırır.
Akıllı Enerji ve PID Fonksiyonları
Auto tuning, enerji tasarrufu modu ve entegre PID geri besleme ile proseslerinizde verimliliği artırır.
Dayanıklı ve Bakımı Kolay Tasarım
Dahili fren kıyıcı, sökülebilir fan, Soft-PWM ve IP20 koruma ile güvenilir ve sessiz çalışma sağlar.
Teknik Özellikler ve Fonksiyonlar
- Flux vektör kontrollü kompakt AC motor sürücü
- Dahili keypad ve ayar çarkı ile hızlı frekans ve parametre ayarı
- RJ-45 portlu dahili RS-485 ile Modbus ASCII/RTU ve Shihlin protokol desteği
- Dahili bağlantı kontrol fonksiyonu ile çoklu inverter bağlantısı
- 0 – 650 Hz çıkış frekansı
- DIN raya yanyana montaj imkanı ile pano alanından tasarruf
- Seçilebilir NPN/PNP yapıda 6 dijital giriş, 1 röle ve 1 tranzistör çıkış
- 0-10 V ve 4-20 mA analog giriş seçenekleri
- V/F ve genel flux vektör kontrol modları
- Motor parametrelerini hızlıca tanıyan Auto Tuning fonksiyonu
- Flux vektör modunda 3 Hz’de %150, 5 Hz’de %200 başlangıç torku
- 32-bit RISC CPU ile yüksek hızlı işlem performansı
- Soft-PWM teknolojisiyle düşük gürültü ve ısınma
- Dahili RFI filtre ve jumper ile elektromanyetik gürültü bastırma
- Enerji tasarrufu kontrol fonksiyonu
- Soğutma fanı çalışma seçimi ve kolay sökülebilir fan tasarımı (400 W hariç)
- PID geri besleme kontrol fonksiyonu
- Travers ve sargı uygulamaları için triangular wave fonksiyonu
- PWM pulse giriş sinyali ile çalışma frekansı kontrolü
- Programlanabilir çalışma modu (PO) ve şifre koruması
- Elektrik şebekesi anahtarlama mekanizması
- 60 saniye %150 ve 1 saniye %200 aşırı yük akım dayanımı
- Tüm modellerde standart fren kıyıcı ve IP20 koruma
- CE sertifikalı güvenilir tasarım
Dokümanlar ve Yazılımlar
SS2 Kullanım Kılavuzu (TR)
Kurulum, devreye alma ve güvenlik adımlarını açıklayan Türkçe kullanım kılavuzu.
Dosyayı AçShihlin INV Communication Software
SS2 sürücülerini parametrelemek ve izlemek için iletişim yazılımı.
Dosyayı AçSS2 Sürücü Ölçüleri
Montaj planlaması için boyut çizimleri ve bağlantı detaylarını içerir.
Dosyayı AçModel Seçenekleri
Tek Faz 220 VAC Besleme
Kompakt uygulamalar için ekonomik seçenekler
Ürün Kodu | Güç |
|---|---|
| SS2-021-0.4K | 0.4 kW |
| SS2-021-0.75K | 0.75 kW |
| SS2-021-1.5K | 1.5 kW |
| SS2-021-2.2K | 2.2 kW |
Üç Faz 380 VAC Besleme
Sanayi uygulamaları için geniş seçenekler
Ürün Kodu | Güç |
|---|---|
| SS2-043-0.75K | 0.75 kW |
| SS2-043-1.5K | 1.5 kW |
| SS2-043-2.2K | 2.2 kW |
| SS2-043-3.7K | 3.7 kW |
| SS2-043-5.5K | 5.5 kW |
