SDC-E Serisi Absolute Servo Sistemleri
Shihlin SDC-E Absolute serisi, 17-bit manyetik enkoderli motor seçenekleri, dahili EtherCAT (CoE) haberleşmesi ve STO (SIL2) güvenlik fonksiyonu ile yüksek hassasiyetli uygulamalarda çevik ve güvenli hareket kontrolü sunar.
Genel Bakış
SDC-E Absolute serisi, 100W ile 1kW arasında tek faz ve üç faz 220 VAC güç seçenekleri sunarak EtherCAT tabanlı hareket kontrol projeleri için yüksek performanslı bir platform sağlar. 2 kHz hız bant genişliği, One Touch Tuning ve titreşim bastırma algoritmaları montaj hatlarından elektronik üretime kadar her ortamda hassas pozisyonlama ile hızlı devreye almayı mümkün kılar.
EtherCAT ile Hızlı Hareket Kontrolü
CoE (CiA301/402) desteği ile yüksek hızlı, senkron ve hassas eksen kontrolü sağlar.
STO Güvenlik Fonksiyonu
Dahili Safe Torque Off (SIL2) ve TÜV sertifikalı yapı ile operatör ve makine güvenliğini artırır.
One Touch Tuning ve Titreşim Bastırma
Tek dokunuş otomatik ayar, sürtünme ve backlash kompanzasyonu ile devreye alma süresini kısaltır.

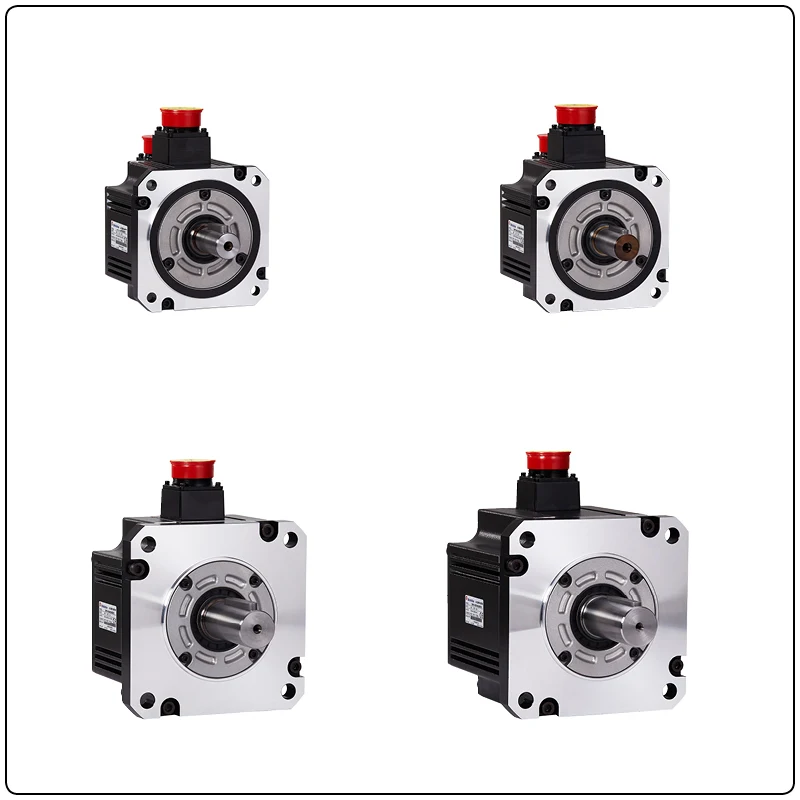

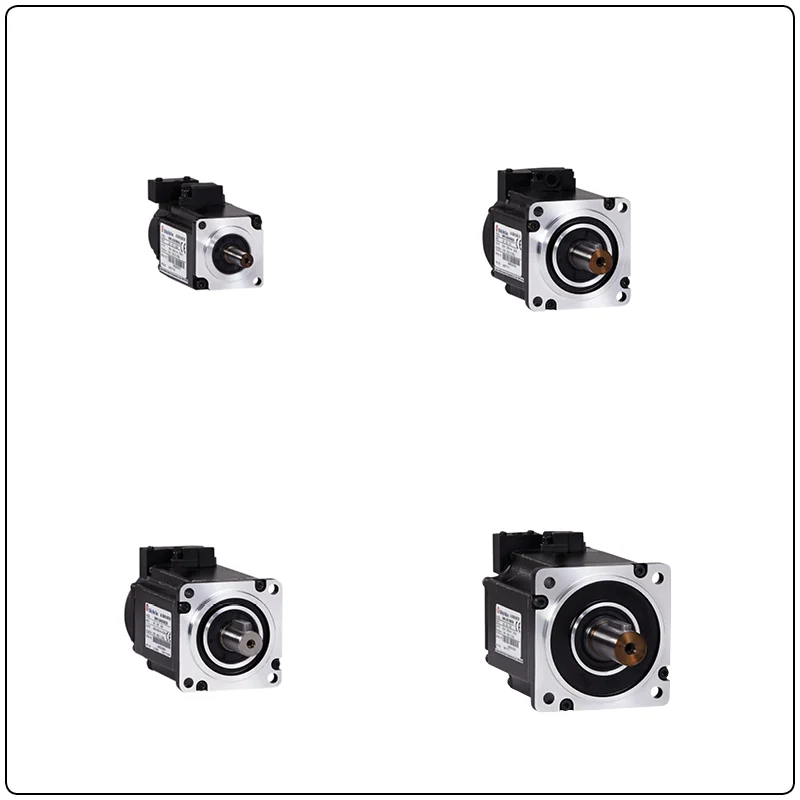

Absolute Motor Seçenekleri
17-bit manyetik enkoderli SME motorlar ve optik enkoder uyumluluğu ile hassas pozisyonlama.
Teknik Özellikler ve Fonksiyonlar
- Ekonomik ve çevik performanslı servo motor ve servo sürücü kombinasyonu
- Güç aralığı: 100W – 1kW (1-faz / 3-faz 220 VAC)
- 2 kHz hız frekans cevabı ile dinamik uygulamalarda hızlı tepki
- Dahili EtherCAT ile yüksek hızlı ve yüksek hassasiyetli motion kontrol (CoE, CiA301, CiA402)
- Manyetik enkoderli 17-bit (131072 pulse/tur) incremental ve absolute motor seçenekleri
- 1 kW’a kadar mevcut SME optik enkoderli motorlarla uyumluluk (24-bit)
- Dahili STO (Safe Torque Off) fonksiyonu (SIL2) ile güvenli tork kesme
- Pozisyon / Hız / Tork / Home / TouchProbe modları ve dahili hız & pozisyon komutları
- One Touch Tuning ile hızlı ayar ve maksimum sürücü performansı
- Otomatik yüksek/düşük frekanslı titreşim bastırma, sürtünme ve backlash kompanzasyonu
- Mini USB arayüzü ile SHServo Soft konfigürasyon yazılımına bağlanma
- Ayarlanabilir çok fonksiyonlu 5 dijital giriş ve 3 dijital çıkış (D-Sub 15 pin)
- Enerji kesintisinde pozisyonu korumak için absolute enkoderli motor, pil ve pil kutusu opsiyonu
- 750W ve altı modellerde 6000 rpm’e kadar artırılabilen motor hızı
- 80 çerçeve, 19 mm mil çapı ve 5000 rpm maksimum hız sunan ince 1 kW motor seçeneği
- Gövde üzeri doğrudan soketli SM3 model servo motor desteği
- Koruma sınıfı: Motor IP65, sürücü IP20
- CE, UL ve RoHS onaylı yapı, STO için TÜV sertifikası
Dokümanlar ve Yazılımlar
SDC-E Türkçe Kullanım Kılavuzu
Kurulum, güvenlik ve parametre ayarları için Türkçe kullanım dokümanı.
Dosyayı AçServo Setting Software 3.0.5
Servo ayarları, veri kaydı ve osiloskop fonksiyonları için SHServo Soft yazılımı.
Dosyayı AçSME Servo Motor Ölçüler
Motor montaj planları ve ölçü çizimleri (PDF).
Dosyayı AçSDC Servo Sürücü Ölçüler
Pano yerleşimi için sürücü ölçü çizimleri.
Dosyayı AçSME Motor 3D Modelleri
IGS, STP ve DWG formatlarında 3D model arşivi.
Dosyayı AçModel Seçenekleri
Absolute – Frensiz Modeller
Güç | Ürün Kodu | Açıklama |
|---|---|---|
| 100W FRENSİZ | SDC-010E2AU-T | AC Servo Drive 100W 220VAC Tek Faz |
| SME-L01030NCDU | AC Servo Motor 100W 17-Bit 3000rpm 0.32Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 100W Frensiz Takım Fiyatı | ||
| 200W FRENSİZ | SDC-020E2AU-T | AC Servo Drive 200W 220VAC Tek Faz |
| SME-L02030NCDU | AC Servo Motor 200W 17-Bit 3000rpm 0.64Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 200W Frensiz Takım Fiyatı | ||
| 400W FRENSİZ | SDC-040E2AU-T | AC Servo Drive 400W 220VAC Tek Faz |
| SME-L04030NCDU | AC Servo Motor 400W 17-Bit 3000rpm 1.27Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 400W Frensiz Takım Fiyatı | ||
| 750W FRENSİZ | SDC-075E2AU-T | AC Servo Drive 750W 220VAC Tek Faz |
| SME-L07530NCDU | AC Servo Motor 750W 17-Bit 3000rpm 2.4Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 750W Frensiz Takım Fiyatı | ||
| 1000W FRENSİZ | SDC-100E2AU-T | AC Servo Drive 1000W 220VAC Tek Faz |
| SME-L10030NCDU | AC Servo Motor 1000W 17-Bit 3000rpm 3.2Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 1000W Frensiz Takım Fiyatı | ||
| SDCE-TB15 | 15 Pin Klemens Blok (CN1) | |
| SDCE-TBL05M | 50 cm 15 Pin Klemens Blok Kablosu |
Absolute – Frenli Modeller
Güç | Ürün Kodu | Açıklama |
|---|---|---|
| 100W FRENLİ | SDC-010E2AU-T | AC Servo Drive 100W 220VAC Tek Faz |
| SME-L01030NDDU | AC Servo Motor 100W 17-Bit 3000rpm 0.32Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 100W Frenli Takım Fiyatı | ||
| 200W FRENLİ | SDC-020E2AU-T | AC Servo Drive 200W 220VAC Tek Faz |
| SME-L02030NDDU | AC Servo Motor 200W 17-Bit 3000rpm 0.64Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 200W Frenli Takım Fiyatı | ||
| 400W FRENLİ | SDC-040E2AU-T | AC Servo Drive 400W 220VAC Tek Faz |
| SME-L04030NDDU | AC Servo Motor 400W 17-Bit 3000rpm 1.27Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 400W Frenli Takım Fiyatı | ||
| 750W FRENLİ | SDC-075E2AU-T | AC Servo Drive 750W 220VAC Tek Faz |
| SME-L07530NDDU | AC Servo Motor 750W 17-Bit 3000rpm 2.4Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 750W Frenli Takım Fiyatı | ||
| 1000W FRENLİ | SDC-100E2AU-T | AC Servo Drive 1000W 220VAC Tek Faz |
| SME-L10030NDDU | AC Servo Motor 1000W 17-Bit 3000rpm 3.2Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDCE-CN1 | Kontrol Soketi | |
| 1000W Frenli Takım Fiyatı | ||
| SDCE-TB15 | 15 Pin Klemens Blok (CN1) | |
| SDCE-TBL05M | 50 cm 15 Pin Klemens Blok Kablosu |
