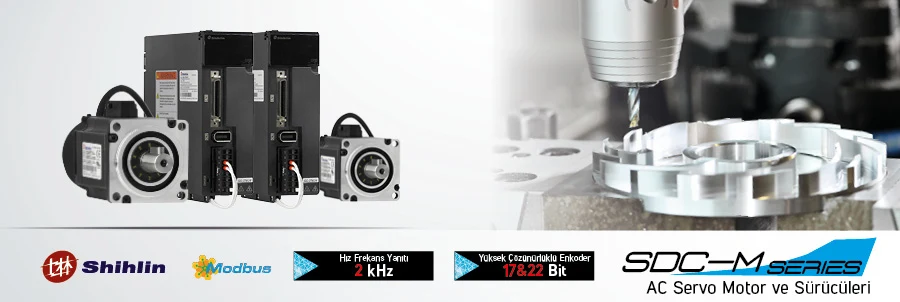

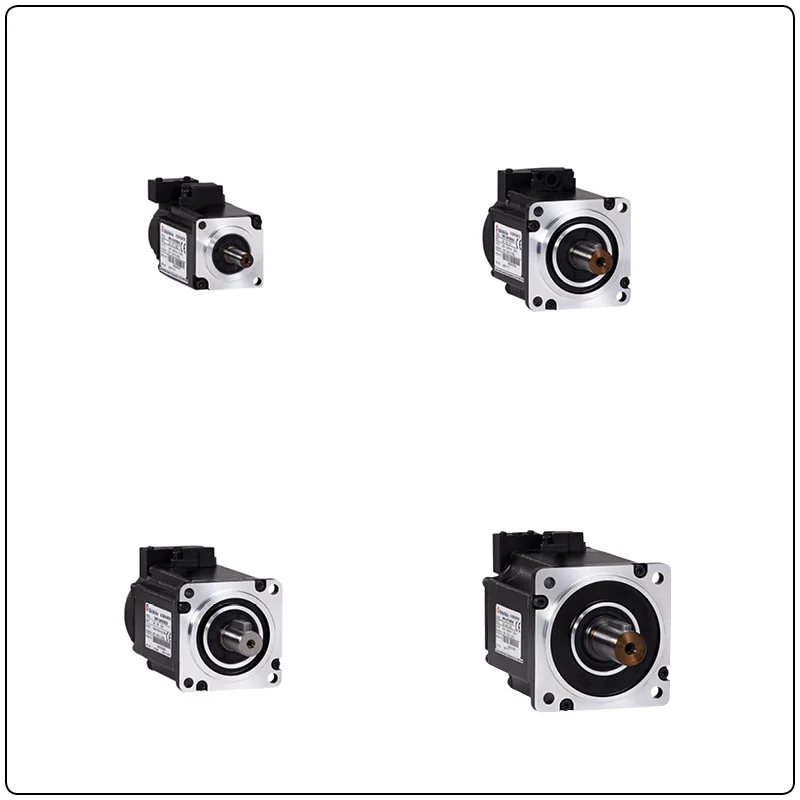

SDC-M Serisi Incremental Servo Sistemleri
Ekonomik ve çevik tasarımı, 2 kHz hız cevabı ve 17-bit manyetik enkoder seçenekleriyle SDC-M serisi; paketleme, montaj ve hareket kontrol projelerinde hassasiyet, hız ve güvenilirliği kompakt bir platformda birleştirir.
Genel Bakış
Shihlin SDC-M Incremental serisi, 100W ile 1kW arasında tek faz ve üç faz 220 VAC güç seçenekleri sunarak ekonomik servo projeleri için kompakt bir çözüm sağlar. 17-bit manyetik enkoder, One Touch Tuning ve gelişmiş titreşim bastırma algoritmaları sayesinde montaj hatları, pick-and-place ve ambalaj makinelerinde hızlı devreye alma ile hassas hareket kontrolünü mümkün kılar.
Ekonomik ve Çevik Performans
100W–1kW tek faz / üç faz 220 VAC seçenekler ile kompakt makinelerde yüksek hız ve hassasiyet.
17-Bit Manyetik Enkoder
131072 pulse/tur çözünürlük ve absolute motor opsiyonu ile repeatability gerektiren eksenlerde kararlı kontrol.
One Touch Tuning
Tek dokunuş otomatik ayar, titreşim bastırma ve sürtünme telafisi ile devreye alma süresini kısaltır.
Uyumluluk ve Güvenlik
SME optik enkoderli motorlarla uyum, IP65 motor gövdesi ve CE/UL/RoHS sertifikaları ile güvenli çalışma.
Teknik Özellikler ve Fonksiyonlar
- Ekonomik ve çevik performanslı servo motor ve sürücü kombinasyonu
- 100W – 1kW (1 faz / 3 faz 220 VAC) güç aralığı seçenekleri
- 2 kHz hız frekans cevabı ile dinamik uygulamalarda hızlı tepki
- Manyetik 17-bit (131072 pulse/tur) incremental ve absolute motor seçenekleri
- 1 kW seviyesine kadar 22-bit optik enkoderli SME motorlar ile uyum
- Pozisyon, hız ve tork kontrol modları ile çok yönlü çalışma
- Pozisyon modunda PT (harici pulse) ve PR (dahili register) pozisyonlama, 64 adede kadar adım desteği
- Line Driver (4 Mbps), CW/CCW, Pulse+Direction ve A/B faz komut tipleri
- Pulse girişinde lineer ve S-eğrisi hızlanma/yavaşlama filtreleri, elektronik dişli oranı tanımlama
- Hız kontrolünde ±10 V analog veya dahili register komut seçenekleri, ayarlanabilir filtreler
- Tork kontrolünde ±10 V analog veya dahili register komutları ve hız limiti yönetimi
- One Touch Tuning ile hızlı kazanç ayarı ve maksimum sürücü performansı
- Otomatik yüksek/düşük frekanslı titreşim bastırma ve backlash kompanzasyonu
- Mini USB arabirimi üzerinden SHServo Soft yazılımı ile parametre ve izleme
- 6 dijital giriş, 3 dijital çıkış ve 1 analog çıkış içeren 50 pin SCSI bağlantısı
- Enerji kesintisinde absolute enkoder ve pil opsiyonu ile pozisyon hafızası
- 750W ve aşağı modellerde 6000 rpm’e kadar artırılabilir motor hızı
- 80 çerçeve, 19 mm mil çapı ve 5000 rpm maksimum hız sunan 1 kW uzun gövdeli motor seçeneği
- SM3 doğrudan soketli servo motorlarla uyumlu yapı
- Motor IP65, sürücü IP20 koruma sınıfı ve CE, UL, RoHS uygunluğu
Dokümanlar ve Yazılımlar
SDC-M Türkçe Kullanım Kılavuzu
Kurulum, güvenlik ve parametre ayarları için Türkçe kullanım dokümanı.
Dosyayı AçServo Setting Software 3.0.5
Servo ayarları, veri kaydı ve osiloskop fonksiyonları için SHServo Soft yazılımı.
Dosyayı AçSME Servo Motor Ölçüler
Motor montaj planları ve ölçü çizimleri (PDF).
Dosyayı AçSDC Servo Sürücü Ölçüler
Pano yerleşimi için sürücü ölçü çizimleri.
Dosyayı AçSME Motor 3D Modelleri
IGS, STP ve DWG formatlarında 3D model arşivi.
Dosyayı AçModel Seçenekleri
Absolute – Frensiz Modeller
Güç | Ürün Kodu | Açıklama |
|---|---|---|
| 100W FRENSİZ | SDC-010A2-M | AC Servo Drive 100W 220VAC Tek Faz |
| SME-L01030NCDU | AC Servo Motor 100W 17-Bit 3000rpm 0.32Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 100W Frensiz Takım Fiyatı | ||
| 200W FRENSİZ | SDC-020A2-M | AC Servo Drive 200W 220VAC Tek Faz |
| SME-L02030NCDU | AC Servo Motor 200W 17-Bit 3000rpm 0.64Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 200W Frensiz Takım Fiyatı | ||
| 400W FRENSİZ | SDC-040A2-M | AC Servo Drive 400W 220VAC Tek Faz |
| SME-L04030NCDU | AC Servo Motor 400W 17-Bit 3000rpm 1.27Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 400W Frensiz Takım Fiyatı | ||
| 750W FRENSİZ | SDC-075A2-M | AC Servo Drive 750W 220VAC Tek Faz |
| SME-L07530NCDU | AC Servo Motor 750W 17-Bit 3000rpm 2.4Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 750W Frensiz Takım Fiyatı | ||
| 1000W FRENSİZ | SDC-100A2-M | AC Servo Drive 1000W 220VAC Tek Faz |
| SME-L10030NCDU | AC Servo Motor 1000W 17-Bit 3000rpm 3.2Nm Frensiz Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL1-5M-L | Motor Kablosu 5mt | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 1000W Frensiz Takım Fiyatı | ||
| SDA-TB50 | 50 Pin Klemens Blok (CN1) | |
| SDA-TBL05M | 50 cm 50 Pin Klemens Blok Kablosu |
Absolute – Frenli Modeller
Güç | Ürün Kodu | Açıklama |
|---|---|---|
| 100W FRENLİ | SDC-010A2-M | AC Servo Drive 100W 220VAC Tek Faz |
| SME-L01030NDDU | AC Servo Motor 100W 17-Bit 3000rpm 0.32Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt Frenli | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 100W Frenli Takım Fiyatı | ||
| 200W FRENLİ | SDC-020A2-M | AC Servo Drive 200W 220VAC Tek Faz |
| SME-L02030NDDU | AC Servo Motor 200W 17-Bit 3000rpm 0.64Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt Frenli | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 200W Frenli Takım Fiyatı | ||
| 400W FRENLİ | SDC-040A2-M | AC Servo Drive 400W 220VAC Tek Faz |
| SME-L04030NDDU | AC Servo Motor 400W 17-Bit 3000rpm 1.27Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt Frenli | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 400W Frenli Takım Fiyatı | ||
| 750W FRENLİ | SDC-075A2-M | AC Servo Drive 750W 220VAC Tek Faz |
| SME-L07530NDDU | AC Servo Motor 750W 17-Bit 3000rpm 2.4Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt Frenli | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 750W Frenli Takım Fiyatı | ||
| 1000W FRENLİ | SDC-100A2-M | AC Servo Drive 1000W 220VAC Tek Faz |
| SME-L10030NDDU | AC Servo Motor 1000W 17-Bit 3000rpm 3.2Nm Frenli Absolute | |
| SDH-ENL-5M-L | Enkoder Kablosu 5mt | |
| SDA-PWCNL2-5M-L | Motor Kablosu 5mt Frenli | |
| SDH-BAT-SET | Absolute enkoder batarya set | |
| SDA-CN1-01 | Kontrol Soketi | |
| 1000W Frenli Takım Fiyatı | ||
| SDA-TB50 | 50 Pin Klemens Blok (CN1) | |
| SDA-TBL05M | 50 cm 50 Pin Klemens Blok Kablosu |
