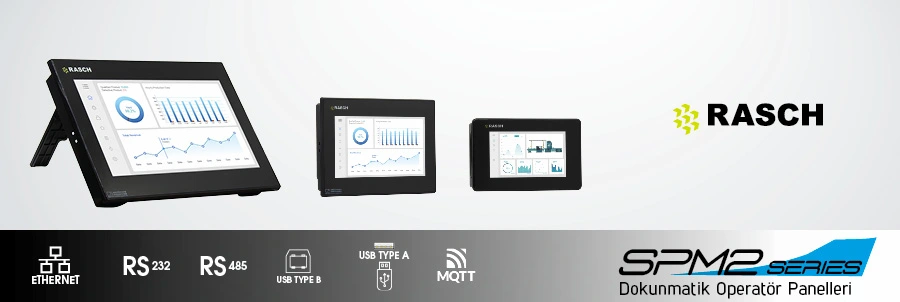

SPM2 Serisi Endüstriyel HMI Panelleri

Rasch SPM2 serisi, esnek montaj seçenekleri, geniş protokol desteği ve gelişmiş IoT özellikleriyle makine arayüzlerini modernize etmek isteyen üreticiler için kompakt ve güvenilir bir çözüm sunar.

Ekran Seçenekleri

4.3” – 15” TFT LCD

İşlemci

RISC ARM9 32-bit RTOS

Haberleşme

RS232/485, Ethernet, USB

Yazılım

PM Designer 4.0

RASCH HMI PK2 Kullanma Kılavuzu Uzmanla Görüşün

Genel Bakış

SPM2 serisi HMI paneller, ARM tabanlı işlemcisi, PM Designer 4.0 yazılımı ve geniş haberleşme seçenekleriyle sahadaki PLC ve kontrol sistemleriyle uyumu kolaylaştırır. VNC, MQTT ve IDCS tManager gibi IoT servisleri sayesinde uzaktan izleme, alarm yönetimi ve veri paylaşımı tek platformda bir araya gelir.

PM Designer 4.0 Desteği

500’den fazla protokol, makro komutları ve tag yönetimi ile projelerinizi hızlıca yapılandırın.

Çoklu Port Haberleşme

Aynı anda farklı protokollerle iletişim kuran COM ve Ethernet portlarıyla entegrasyon esnekliği.

Endüstriyel Dayanıklılık

IP65 ön panel koruması, CE/FCC/RoHS sertifikaları ve 24/7 saha operasyonlarına uygun tasarım.

IoT ve Uzaktan Erişim

MQTT, VNC Server, FTP, e-posta ve IDCS tManager hizmetleriyle uzaktan izleme ve kontrol.

Teknik Özellikler

4.3”, 7”, 10.1” ve 15” TFT LCD ekranlarla 480×272’den 1024×768’e uzanan çözünürlük seçenekleri.
RISC ARM9 32-bit CPU ve gerçek zamanlı işletim sistemi sayesinde hızlı ve kararlı çalışma.
Gerçek zaman saati (RTC) ve NTP desteği ile otomatik saat senkronizasyonu.
COM1 (RS232) ve COM2 (RS485/RS422) standart; modele göre Ethernet (RJ45) portu ile geniş haberleşme.
USB Client ile proje yükleme/çekme, USB Host ile firmware ve veri kayıt işlemleri.
128 MB DRAM çalışma hafızası ve 40 MB uygulama hafızası ile büyük ölçekli projeler için alan.
PM Designer 4.0 ile 500’den fazla protokol desteği ve portlar arası veri transferi sunan Data Exchanger.
Alarm yönetimi, veri/operasyon kayıtları, reçete yönetimi, çoklu dil ve kullanıcı erişim kontrolleri.
Makro komutları ile aritmetik/lojik işlemler, ASCII protokol entegrasyonu ve yönetim fonksiyonları.
MQTT Client, VNC Server, FTP Server ve e-posta bildirimleriyle IoT odaklı uzaktan erişim.
IDCS ve tManager üzerinden statik IP gerektirmeden VNC, FTP ve TCP port yönlendirme imkânı (Ethernet modeller).
HMI in Hand ve PanelVision ile mobil/masaüstü platformlardan çoklu HMI kontrolü (H modeller).
Online ve offline simülasyon desteği ile devreye alma süreçlerinde zaman tasarrufu.

Dokümanlar ve Yazılımlar

RASCH HMI PK2 Kullanma Kılavuzu

Kurulum ve montaj adımlarını içeren Türkçe doküman.

Kaynağı Aç

RASCH HMI SPM2 Kullanma Kılavuzu

SPM2 serisi modeller için ayrıntılı kullanım kılavuzu.

Kaynağı Aç

PM Designer 4.0 Kurulum Rehberi

SPM2 ve PK2 serileri için proje yazılımı kurulumu adımları.

Kaynağı Aç

RASCH HMI USB Driver Kurulumu

Program yükleme ve veri transferi için gerekli sürücü paketi.

Kaynağı Aç

Model Seçenekleri

Standart Seri

Ürün Kodu	Ekran	Haberleşme	Öne Çıkan Özellikler
SPM204-0C20	4.3" 480×272	COM1 (RS232), COM2 (RS485), USB	Kompakt proses kontrol uygulamaları için ekonomik çözüm.
SPM207-1B20	7" 1024×600	COM1 (RS232), COM2 (RS485), USB	Geniş ekran, yatay/dikey kullanım ve esnek montaj opsiyonları.
SPM210-1B20	10.1" 1024×600	COM1 (RS232), COM2 (RS485), USB	Parlak TFT ekran ve geniş görüş açısı ile operatör dostu arayüz.

Ethernet & IoT Modelleri

Ürün Kodu	Ekran	Haberleşme	Öne Çıkan Özellikler
SPM207-1B21	7" 1024×600	Ethernet, COM1, COM2, USB	VNC, MQTT, SMS Alarm Push, IDCS ve tManager desteği.
SPM207-1B21H	7" 1024×600	Ethernet, COM1, COM2, USB	VNC, MQTT, IDCS, tManager ve HMI in Hand & PanelVision erişimi.
SPM210-1B21	10.1" 1024×600	Ethernet, COM1, COM2, USB	Geniş ekran ile gelişmiş IoT fonksiyonları ve veri kaydı.
SPM210-1B21H	10.1" 1024×600	Ethernet, COM1, COM2, USB	IDCS Cloud, VNC, MQTT ve mobil platformlardan çoklu HMI kontrolü.
PK2150-31ST	15" 1024×768	Ethernet, COM1, COM2, COM3, USB	Geniş ekran, SMS Alarm Push, IDCS, tManager ve çoklu protokol desteği.
