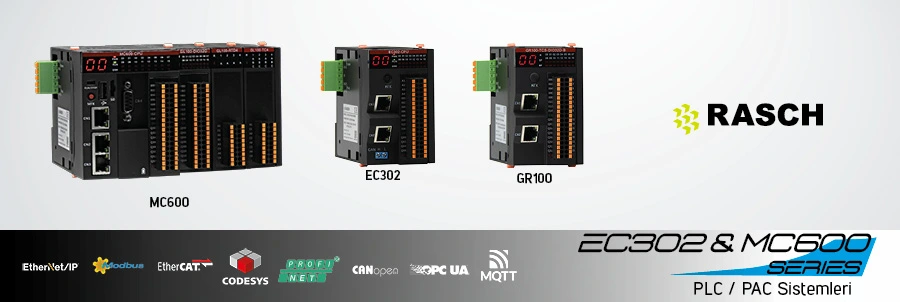

EC302 & MC600 Serisi PLC/PAC Sistemleri
Rasch EC302 ve MC600 serisi, PLC mantığını, SoftMotion tabanlı hareket kontrolünü ve HTML5 görselleştirme araçlarını tek bir PAC platformunda birleştirerek orta ve ileri düzey endüstriyel otomasyon projelerinde yüksek esneklik sunar.
Genel Bakış
EC302 ve MC600 serisi, ARM tabanlı çok çekirdekli işlemcisi, CODESYS V3.5 geliştirme ortamı ve IEC 61131-3 uyumlu altı programlama dili desteğiyle hızlı devreye alma sağlar. Modern WebVisu arayüzü, çevrimiçi simülasyon ve hata teşhisi araçları sayesinde makina üreticileri ve sistem entegratörleri için ölçeklenebilir bir platform oluşturur.
CODESYS V3.5 ve IEC 61131-3
LD, ST, SFC, CFC, IL ve FBD dilleriyle kapsamlı yazılım geliştirme ve çevrimiçi simülasyon.
Endüstriyel Güvenilirlik
24V DC besleme, IP20 koruma ve CE uyumluluğu ile zorlu saha koşullarına hazır yapı.
Geniş Haberleşme Portföyü
EtherCAT Master, Profinet I/O, Ethernet/IP, Modbus TCP/RTU, OPC UA, MQTT ve CANopen desteği.
Modüler I/O Ekosistemi
Coupler, dijital ve analog genişleme modülleri ile 16 adede kadar hat üzerinde ölçeklenebilir I/O mimarisi.
Teknik Özellikler
- PLC, hareket kontrolü, görselleştirme ve çoklu haberleşmeyi tek PAC mimarisinde bir araya getirir.
- ARM tabanlı çok çekirdekli CPU: EC302/MC600 1.2 GHz çift çekirdek, MC601 1.2 GHz dört çekirdek, MC602 1.5 GHz dört çekirdek.
- IEC 61131-3 uyumlu 6 programlama dili ve CODESYS V3.5 geliştirme ortamı.
- HTML5 tabanlı WebVisu, gelişmiş hata teşhisi ve çevrimiçi simülasyon araçları.
- SoftMotion ile PLCopen standartlarında 4 ms döngü süresinden başlayarak 64 eksene kadar senkron hareket kontrolü.
- EtherCAT, Profinet, Ethernet/IP, CANopen, OPC UA, MQTT, Modbus TCP/RTU ve RS485 haberleşme desteği.
- EC302 için 64 MB program + 128 MB data, MC600 için 128 MB program + 128 MB data belleği ve enerji kesintisinde kalıcı alan.
- 16 adede kadar genişleme modülünü CPU veya coupler üzerinden bağlayabilen modüler I/O mimarisi.
- EtherCAT iletişim çevrimi minimum 1 ms; çok eksenli uygulamalarda önerilen 4 ms döngü süresi.
- 32 GB’a kadar microSD kart desteği, dahili dijital giriş/çıkışlar ve uzaktan I/O olarak üçüncü parti sistemlerle uyumluluk.
Dokümanlar ve Yazılımlar
Model Seçenekleri
PAC CPU Modelleri
Çok çekirdekli işlemci ve entegre I/O seçenekleri
Ürün Kodu | Açıklama |
|---|---|
| EC302-CPU4210G1608D | 2 bağımsız Ethernet, 1 CAN, 4 RS485, 16 DI, 8 DO (NPN), EtherCAT Master (4 eksen). |
| MC600-CPU3310G1616D | 2 bağımsız Ethernet (1 switch), 1 CAN, 3 RS485, 16 DI, 16 DO (NPN), EtherCAT Master (16 eksen). |
| MC601-CPU3310G3232D | Dört çekirdek CPU, 32 dijital giriş/çıkış, EtherCAT Master (32 eksen) ve geniş iletişim seçenekleri. |
| MC602-CPU3510G3232D | 1.5 GHz dört çekirdek CPU, 32 DI, 32 DO, EtherCAT Master (64 eksen) ve yüksek kapasiteli veri alanı. |
Coupler Modelleri
Uzak I/O entegrasyonu için EtherCAT ve Profinet seçenekleri
Ürün Kodu | Açıklama |
|---|---|
| GR100-TCS-DIO32D-B | EtherCAT uzak I/O coupler, dahili 16 DI / 16 DO (NPN) ve genişleme desteği. |
| GR100-PNS-DIO32D-B | Profinet uzak I/O coupler, dahili 16 DI / 16 DO (NPN) ve modüler yapıda genişleme. |
Dijital I/O Modülleri
Standart dijital giriş/çıkış genişlemeleri
Ürün Kodu | Açıklama |
|---|---|
| GL100-DI16 | 16-kanal dijital giriş modülü. |
| GL100-DQ16D | 16-kanal dijital çıkış modülü (NPN). |
| GL100-DIO32D | 16-kanal dijital giriş + 16-kanal dijital çıkış kombinasyonu (NPN). |
Analog ve Sıcaklık Modülleri
Yüksek çözünürlüklü analog IO ve sıcaklık ölçümü
Ürün Kodu | Açıklama |
|---|---|
| GL100-AI4 | 4-kanal analog giriş, 16-bit; 0-5V, 0-10V, ±5V, ±10V, 0-20 mA ve 4-20 mA destekli. |
| GL100-AQ4 | 4-kanal analog çıkış, 16-bit; 0-5V, 0-10V, ±5V, ±10V, 0-20 mA ve 4-20 mA aralıkları. |
| GL100-TC4 | 4-kanal termokupl giriş modülü; K, J, E, B, N, R, S, T sensör tiplerini destekler. |
| GL100-RTD4 | 4-kanal RTD giriş modülü; PT100 ve PT1000 sensörleri için yüksek hassasiyetli ölçüm. |
