EC 808AH Serisi Kapalı Çevrim Enkoderli Step Sürücü

EC-808AH Serisi Kapalı Çevrim Enkoderli Step Sürücü Kapak Resmi

Teknik Özellikleri

Parametreler
Min
Tipik
Max
Birim
Çıkış Akımı[PK]1.0-8A
Besleme Voltajı24/2024/36/48/60110/80Vdc/Vac
Dijital Giriş Akımı61016mA
Dijital Giriş Voltajı5524Vdc
Yüksek Seviye Pals Bant Genişliği1.5--us
Pals Frekansı0-200KHz
İzolasyon Direnci100--MΩ
Pozisyon Hatası Kontrol hassasiyeti-±1-PULSE
Max ACC(yüksüz)-100-RPM/MS
Aşırı Voltaj Koruması Voltajı92-94Vdc
Hız Kontrol Hassasiyeti-±2-RPM

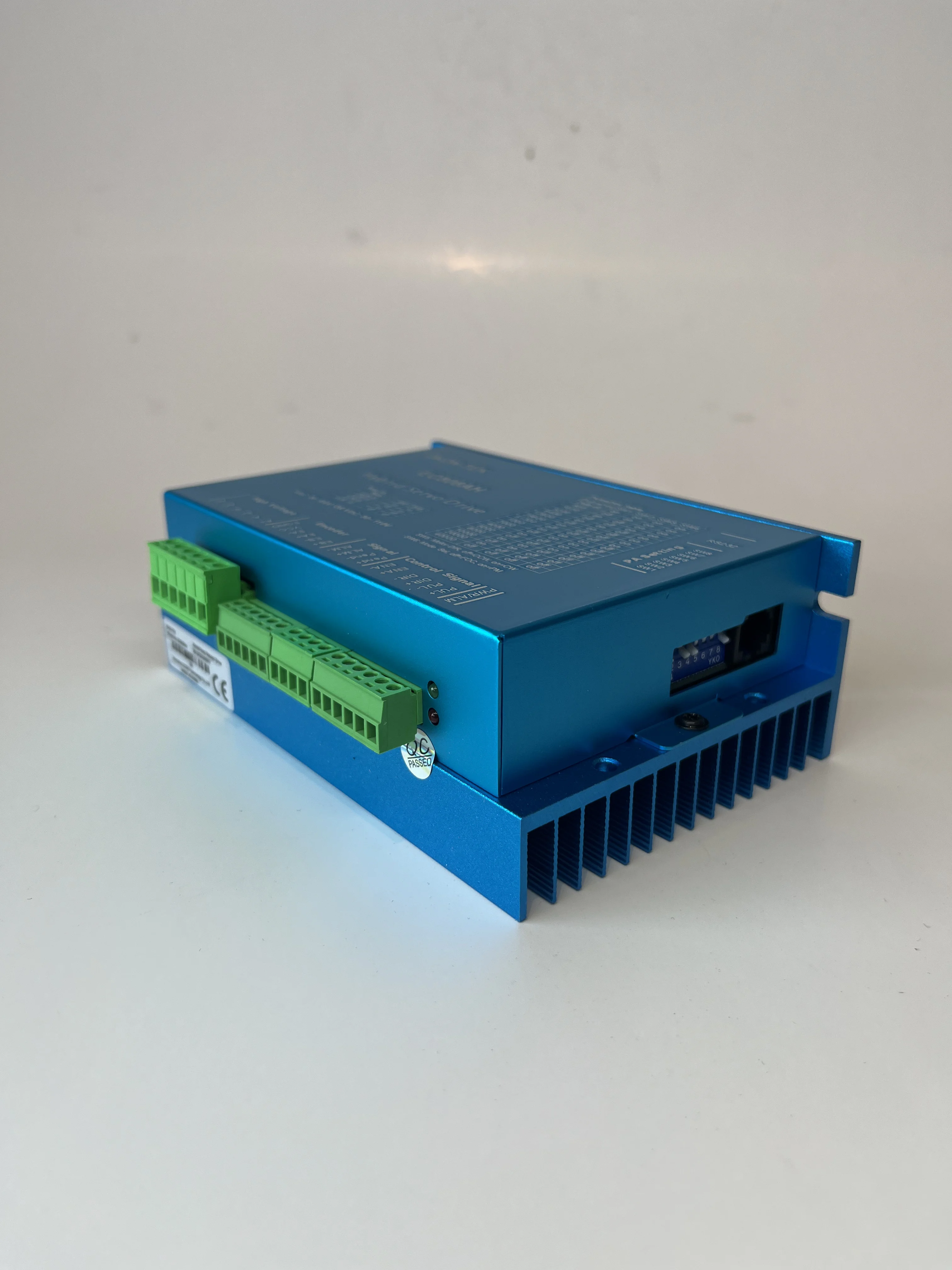

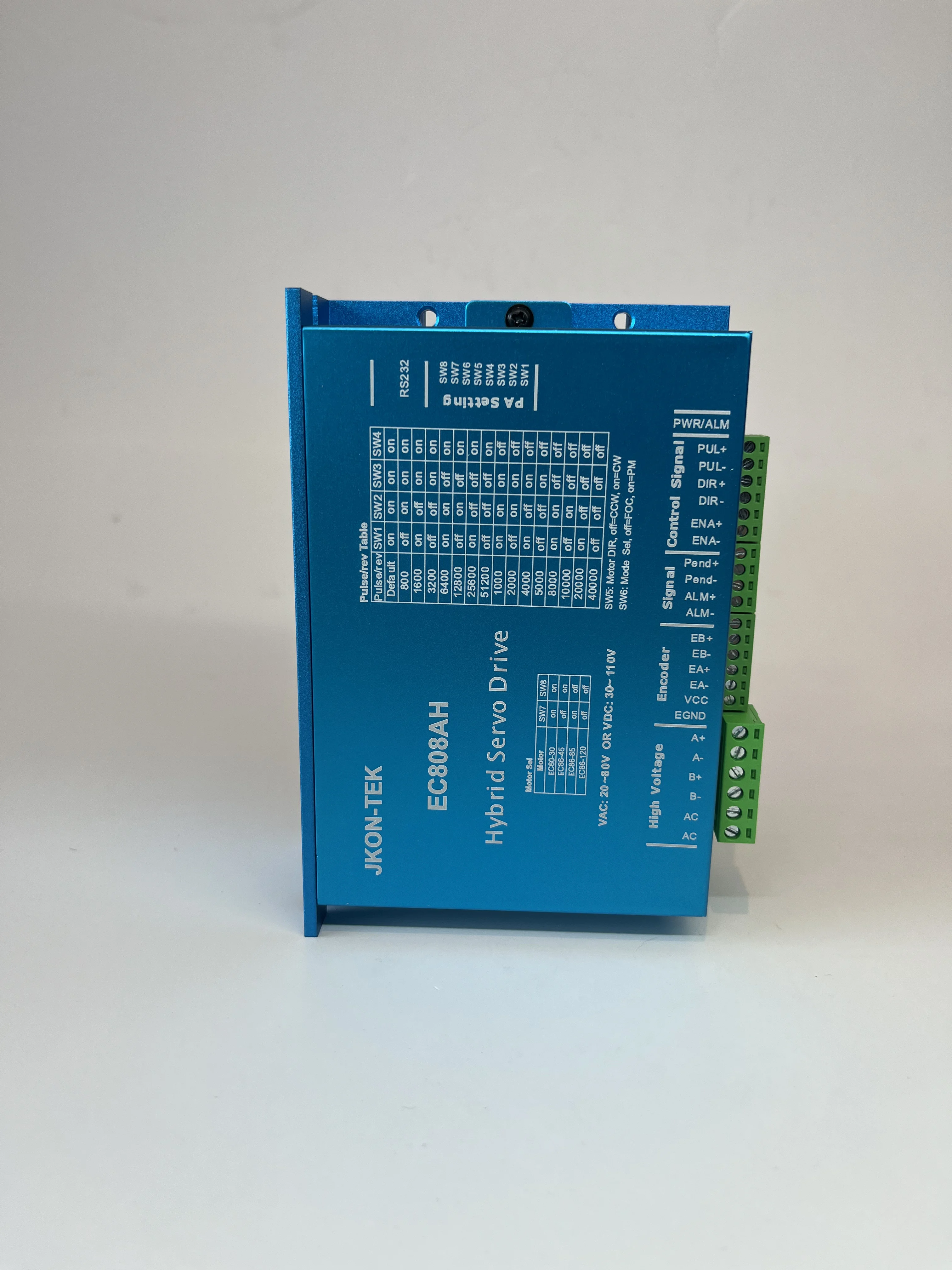

Ürün Şeması

EC-808AH Serisi Kapalı Çevrim Enkoderli Step Sürücü Ebatları

Ürün Özellikleri

  • Çalışma voltajı 24V - 110VDC 20V - 80VAC
  • Yeni floating point 32bit MCU teknolojisi
  • Ultra düşük titreşim gürültüsü
  • Ayarlanabilir yüksek step kapasitesi
  • Çıkış akımını yüke göre otomatik ayarlama
  • Sürekli çıkış akımı maksimum 8.0A
  • Hata ikaz ledi
  • Alarm Çıkışı
  • Motor ısınmasını önemli ölçüde azaltan gelişmiş vektör kontrol teknolojisi
  • Encoder çözünürlüğü 500~5000 arası ayarlanabilir, varsayılan 1000 pals encoder
  • Pals cevap frekansı 500KHz’e kadar çıkabilir (varsayılan 200KHz)
  • Tur başına pals sayısı Protuner yazılımı ile veya dip switchler ile ayarlanabilir
  • Pals, yön ve çevrimdışı sinyal girişleri 5~24V ile uyumludur
  • Aşırı akım, düşük voltaj ve aşırı voltaj koruması
  • FOC ve SVPWN kapalı çevrim kontrol teknolojisini kullanır
  • RJ45 seri portu ile TTL hata ayıklama fonksiyonu ( bağlantı için özel bir kabloya gereksinim duyar)
  • 86 flanş kapalı çevrim step motorlarla kullanıma uygundur.

Mekanik Ebatlar (Birim: mm)

EC-808AH Serisi Kapalı Çevrim Enkoderli Step Sürücü Ebatları

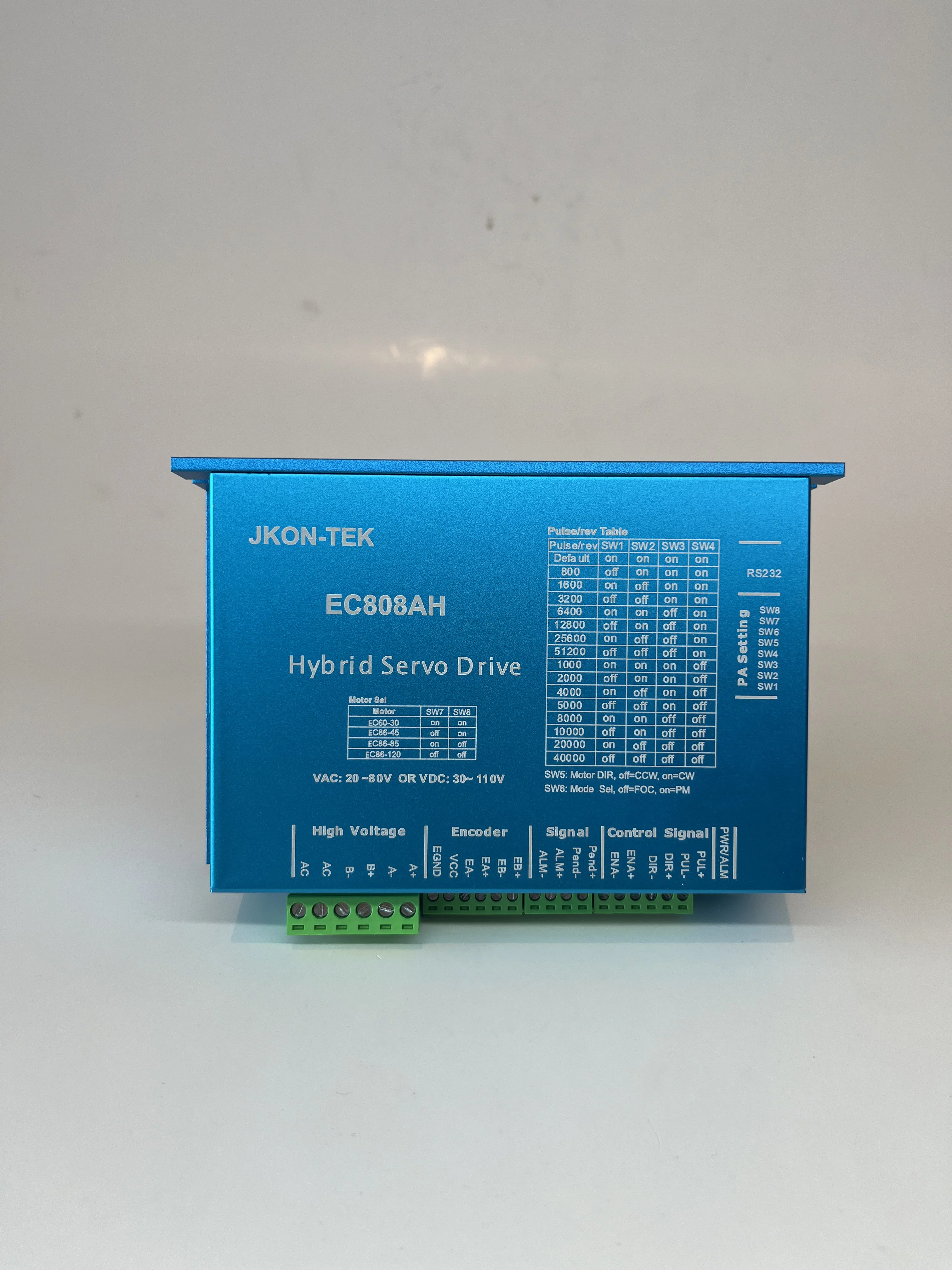

Motor Pals Ayarı

Step/R
SW5
SW6
SW7
SW8
Varsayılan (400)ONONONON
800OFFONONON
1600ONOFFONON
3200OFFOFFONON
6400ONONOFFON
12800OFFONOFFON
25600ONOFFOFFON
51200OFFOFFOFFON
1000ONONONOFF
2000OFFONONOFF
4000ONOFFONOFF
5000OFFOFFONOFF
8000ONONOFFOFF
10000OFFONOFFOFF
20000ONOFFOFFOFF
40000OFFOFFOFFOFF
