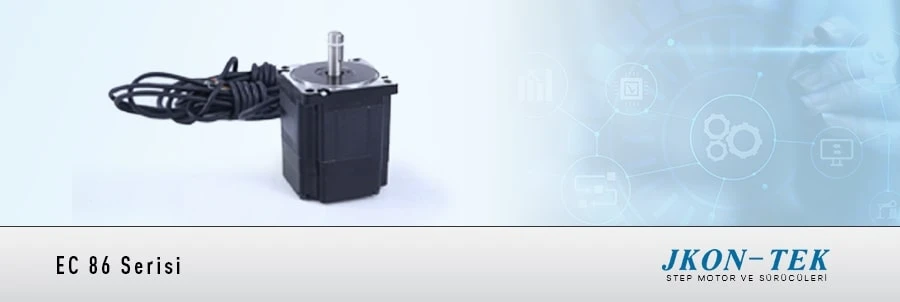

EC 86 SERİSİ KAPALI ÇEVRİM ENKODERLİ STEP MOTORLAR
Özellikleri
1 | 2 |
|---|---|
| Hassasiyet | ±5%(tam kapasite adımlama, yüksüz) |
| Çalışma Sıcaklığı | 85℃ MAX |
| Ortam Sıcaklığı | -25℃~+55℃ |
| İzolasyon Direnci | 100MΩmin 500VDC |
| Dayanıklılık | Bir dakika için 500VAC |
| Dairesel Hata | 0.02 Max(450g-yük) |
| Eksenel Hata | 0.08 Max(450g-yük) |
Teknik Özellikler
Model | Faz | Step Açısı | Tork (NM) | Akım (A) | İndüktans (m H) | Direnç (ohm) | Kutup | Eylemsizlik (g.cm²) | Tutma Torku (N.cm) | Motor Uzunluğu (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EC86-40 | 2 | 1.8 | 4.0 | 6.0 | 2.5 | 0.35 | 4 | 1400 | 6.5 | 80 | 3 |
| EC86-85 | 2 | 1.8 | 8.5 | 6.0 | 4.5 | 0.45 | 4 | 2700 | 12.5 | 118 | 4.2 |
| EC86-120 | 2 | 1.8 | 12.5 | 6.0 | 8.5 | 0.92 | 4 | 4000 | 25 | 156 | 6 |

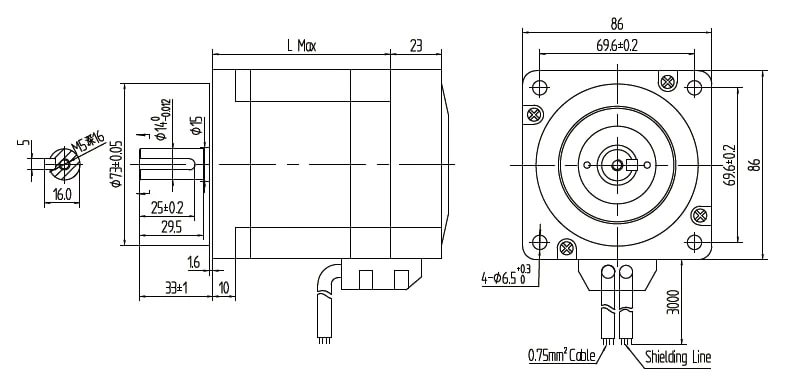

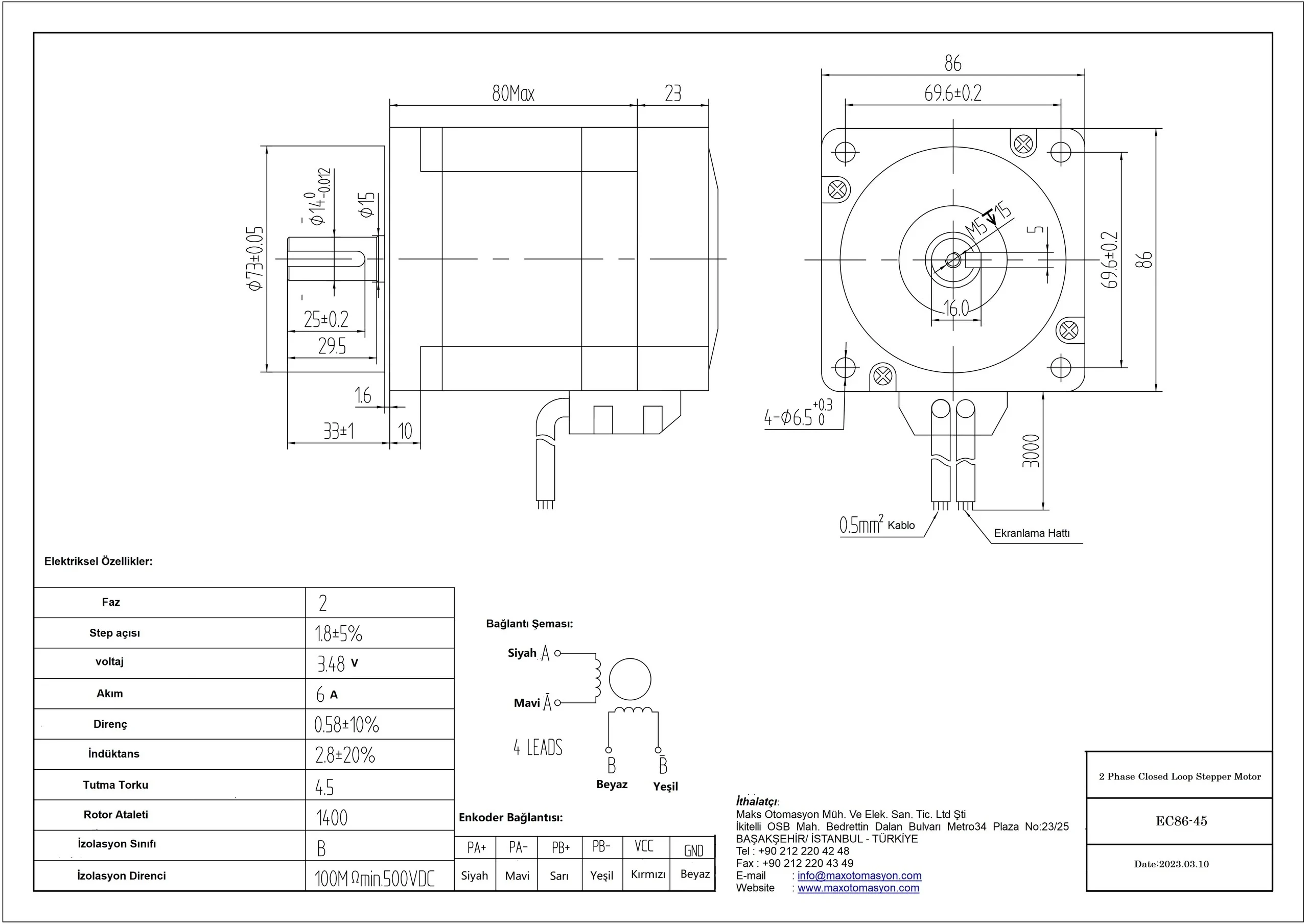

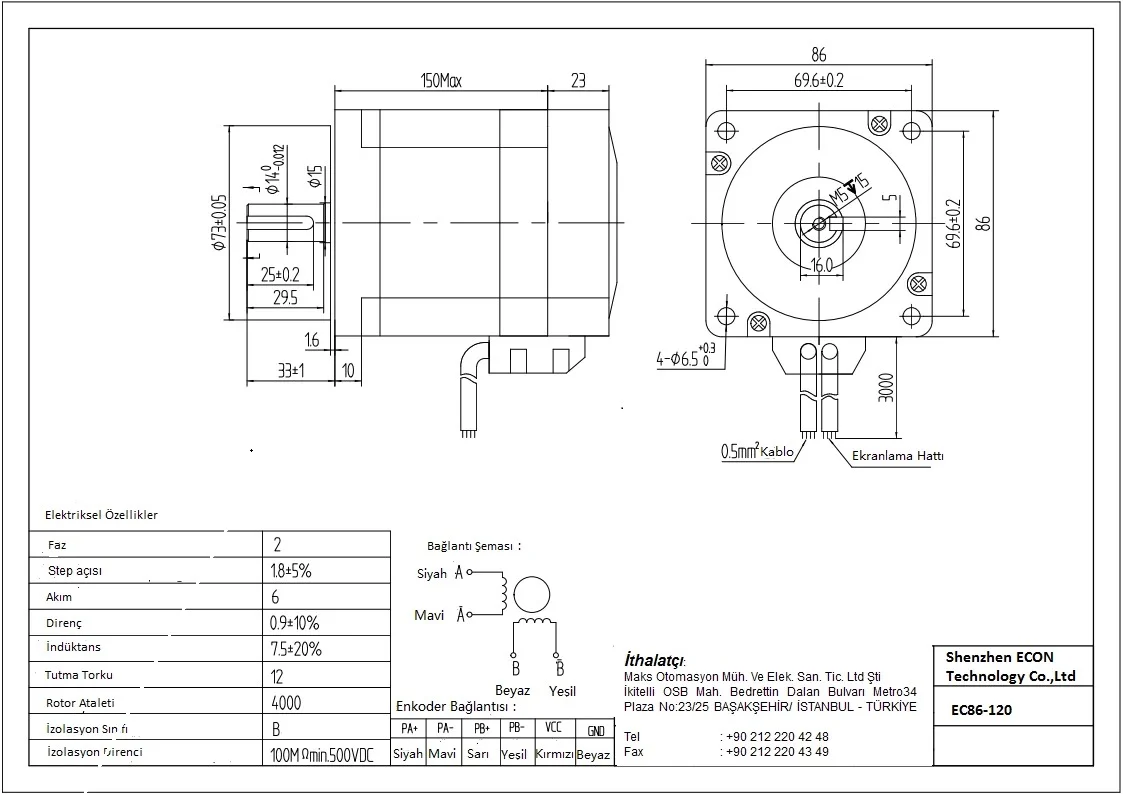

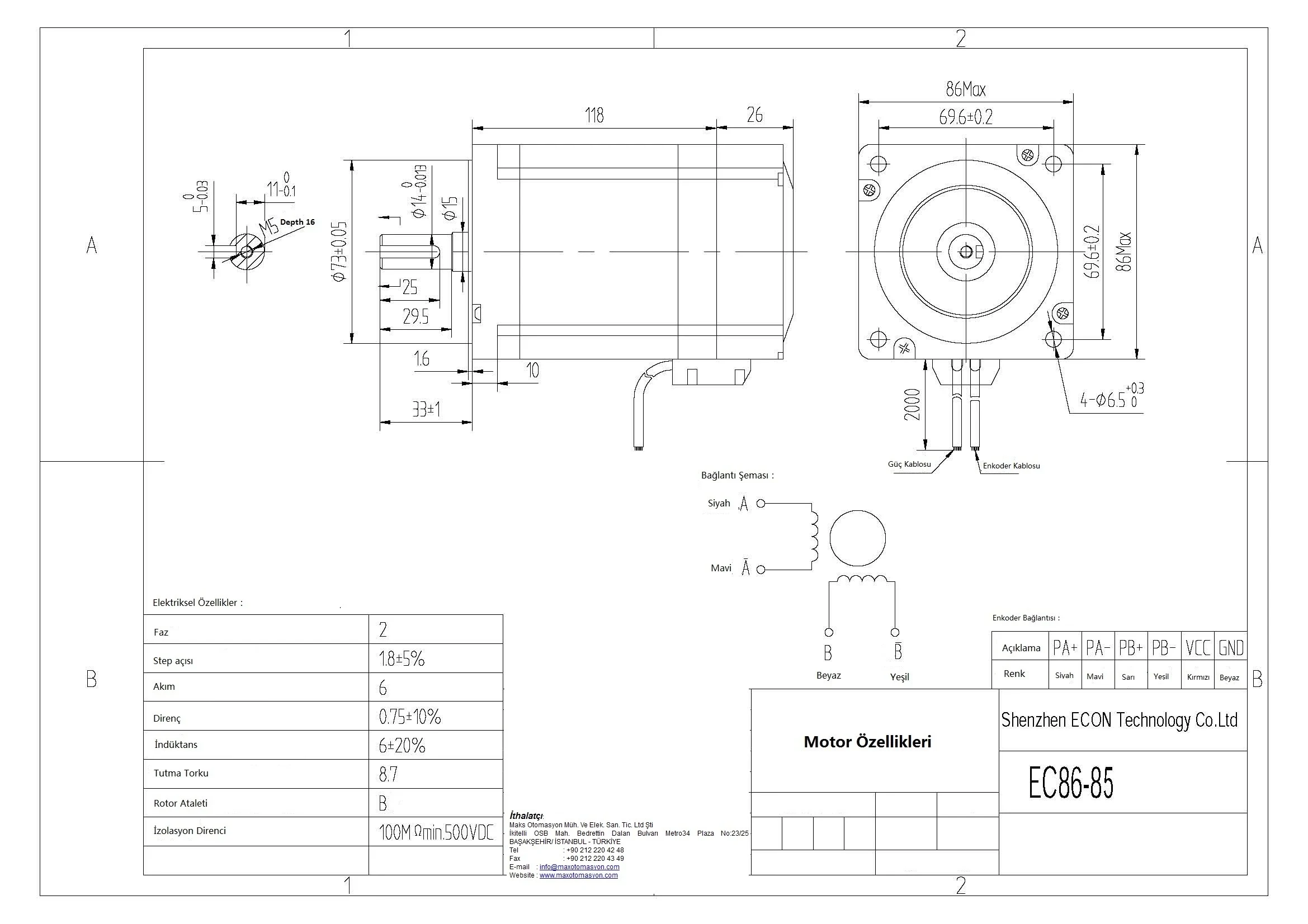

Mekanik Ebatlar (Birim: mm)
