EO 542 Serisi Step Sürücü

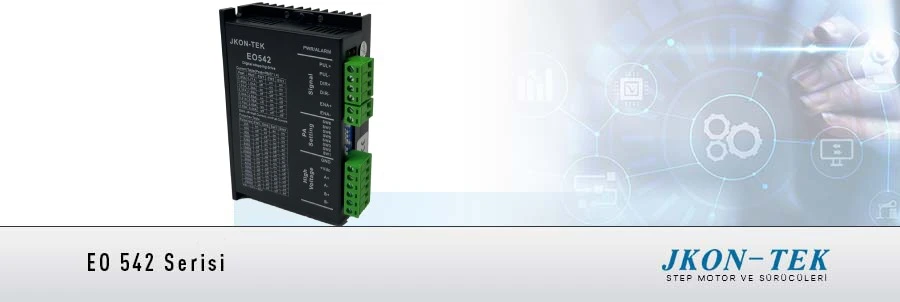

EO-542 Serisi Step Sürücü Kapak Resmi

Teknik Özellikleri

Parametreler
Min
Tipik
Max
Birim
Çıkış Akımı[PK]0.5-4.20[3.0 RMS]A
Besleme Voltajı243650Vdc
Pals Voltajı4.5528Vdc
Dijital Sinyal Akımı71016mA
Pals Giriş Frekansı0-200KHz
İzolasyon Direnci100--MΩ

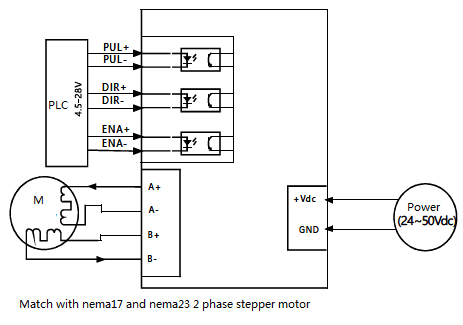

Ürün Şeması

EO-542 Serisi Step Sürücü Şeması

Ürün Özellikleri

  1. Çalışma Voltajı : 24V~50VDC, pik akım 4.2A
  2. Güç açıldığında motor parametrelerini otomatik algılama ve kontrol parametrelerini otomatik ayarlama
  3. Düşük pals komutları ile yüksek pals komutu performansı almaya olanak tanıyan özel algoritma
  4. Değişken ve tek uçlu PUL/DIR komutları ile uyum
  5. Pals, yön, sinyal girişleri 4.5V~28VDC ile uyumludur, ayrıca bir direnç bağlamaya gerek yoktur.
  6. Seri port yardımı ile pozitif kenar, negatif kenar, tek pals, çift pals ve motor başlangıç yönü ayarlanabilir
  7. Giriş Max pals frekansı 500KHz (Varsayılan 200KHz)
  8. 200~51200 pals aralığında ayar yapmak için seri port yardımı ile 15 adımlı bir ayar imkanı sunar
  9. RS-232 veya RS-485(opsiyonel) seri portları mevcuttur, sürücü parametreleri bu portlar ile ayarlanabilir.
  10. Optik izolasyonlu girişler
  11. Aşırı voltaj, aşırı akım, düşük voltaj koruması

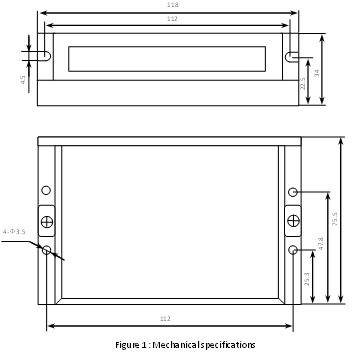

Mekanik Ebatlar (Birim: mm)

E0-542 Serisi Kapalı Çevrim Enkoderli Step Sürücü Ebatları

Akım Ayarı

Maksimum Akım
Geçerli Akım
SW1
SW2
SW3
Varsayılan0.7A(RMS)ONONON
1.46A1.04AOFFONON
1.91A1.36AONOFFON
2.37A1.69AOFFOFFON
2.84A2.03AONONOFF
3.31A2.36AOFFONOFF
3.76A2.69AONOFFOFF
5.50A3.57AOFFOFFOFF

Pals Ayarı

Step/R
SW5
SW6
SW7
SW8
Varsayılan(200)ONONONON
400OFFONONON
800ONOFFONON
1600OFFOFFONON
3200ONONOFFON
6400ONOFFOFFON
12800OFFOFFOFFON
25600OFFOFFOFFON
1000ONONONOFF
2000OFFONONOFF
4000ONOFFONOFF
5000OFFOFFONOFF
8000OFFONOFFOFF
10000ONOFFOFFOFF
20000OFFOFFOFFOFF
25000OFFOFFOFFOFF
