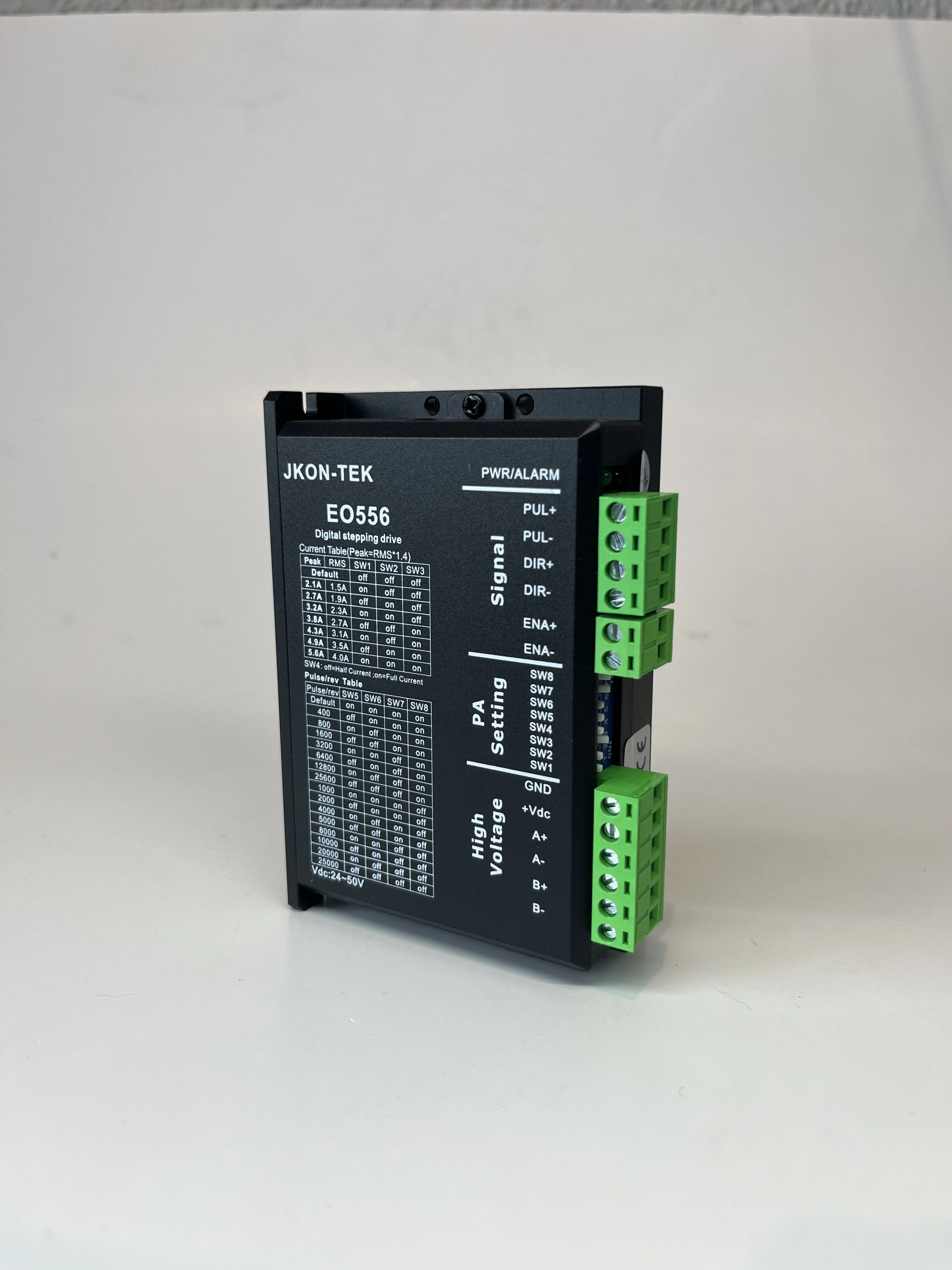

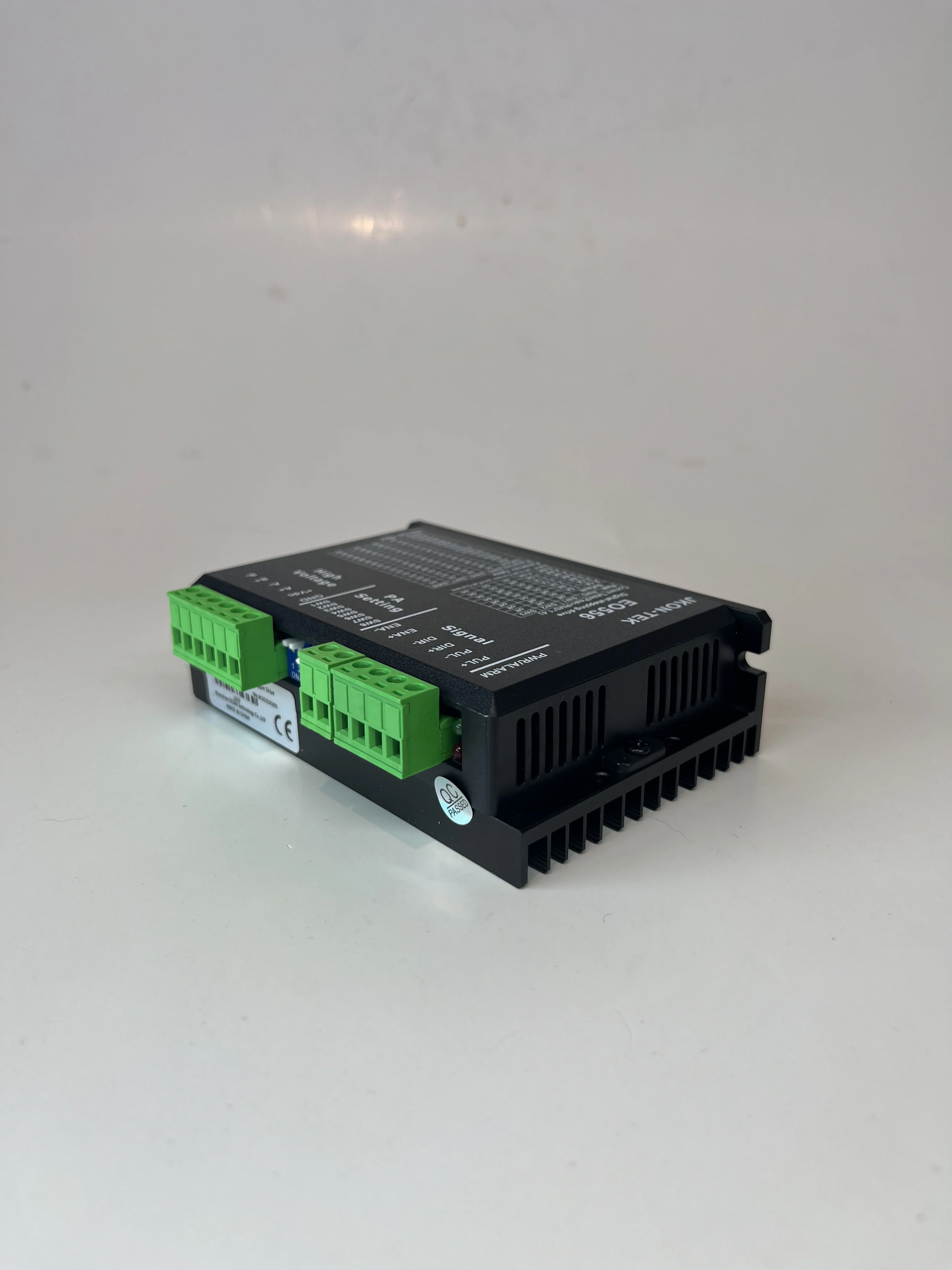

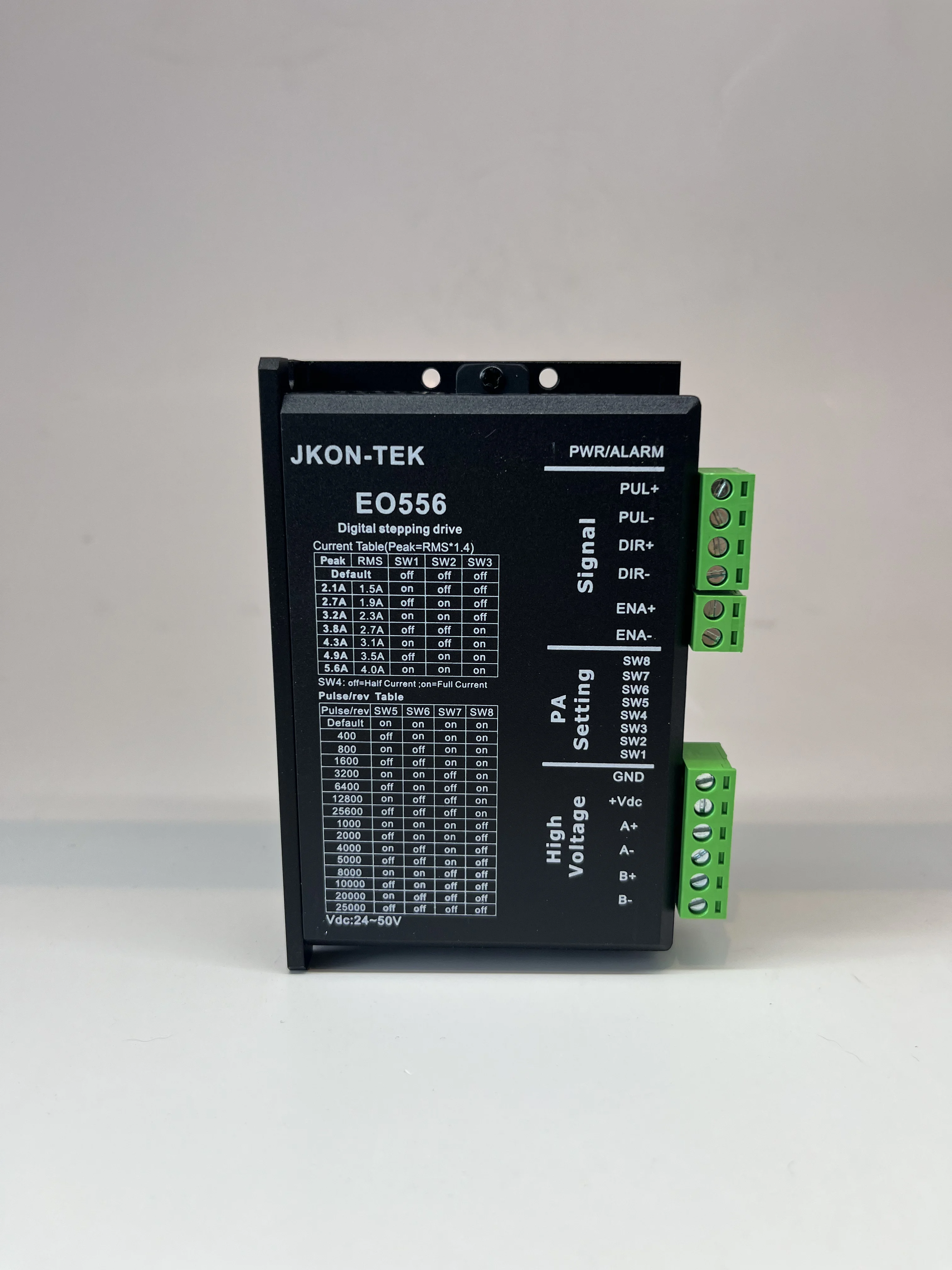

EO556 Serisi Step Motor Sürücü
24–50 V DC besleme, 5.6 A’e kadar akım kapasitesi ve 500 kHz'e kadar pals yanıtı ile kompakt boyutta yüksek performans sunan iki faz step motor sürücü çözümü.
Teknik Özellikler
Parametreler | Min | Tipik | Max | Birim |
|---|---|---|---|---|
| Sürekli Çıkış Akımı | 1.3 | - | 5.6 | A |
| Besleme gerilimi (DC) | 24 | 36 | 50 | Vdc |
| Dijital giriş akımı | 7 | 10 | 16 | mA |
| Dijital giriş voltajı | 4.5 | 5 | 28 | Vdc |
| Pals frekansı | 0 | 200 | 500 | Khz |
| İzolasyon direnci | 100 | - | - | M Ω |
Ürün Özellikleri
Genel Özellikler
- Gerilim aralığı DC 24-50Vdc
- Akım ayarı, 1.3-5.6A arasında opsiyonel
- Çözünürlük ayar aralığı 200-51200'dür ve daha yüksek çözünürlük özelleştirilebilir
- 500KHz'e kadar pals yanıt frekansı (fabrika değeri 200KHz)
- 4 telli, 6 telli ve 8 telli iki fazlı step motorlara uygundur
Teknoloji & Performans
- Yeni 32 bit DSP teknolojisi
- Düşük pals komutları ile yüksek pals komutu performansı almaya olanak tanıyan özel algoritma
- Ultra düşük titreşim gürültüsü
- Dahili yüksek çözünürlük
- Optik izolasyonlu diferansiyel sinyal girişi
- Değişken akım kontrolü, motor ısınmasını büyük ölçüde azaltır
Fonksiyon & Koruma
- Aşırı voltaj, düşük voltaj ve aşırı akım koruma fonksiyonları
- Parametre açılışında otomatik motor eşleştirme fonksiyonu

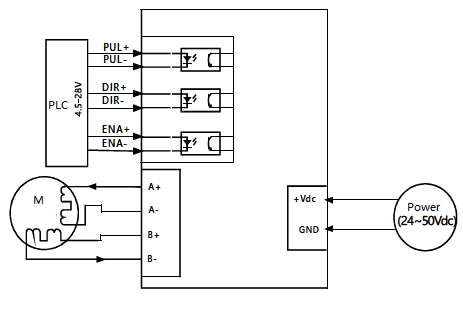

- Pals, yön, sinyal girişleri 4.5V~28VDC ile uyumludur, ayrıca bir direnç bağlamaya gerek yoktur.
- Değişken ve tek uçlu PUL/DIR komutları ile uyumlu
