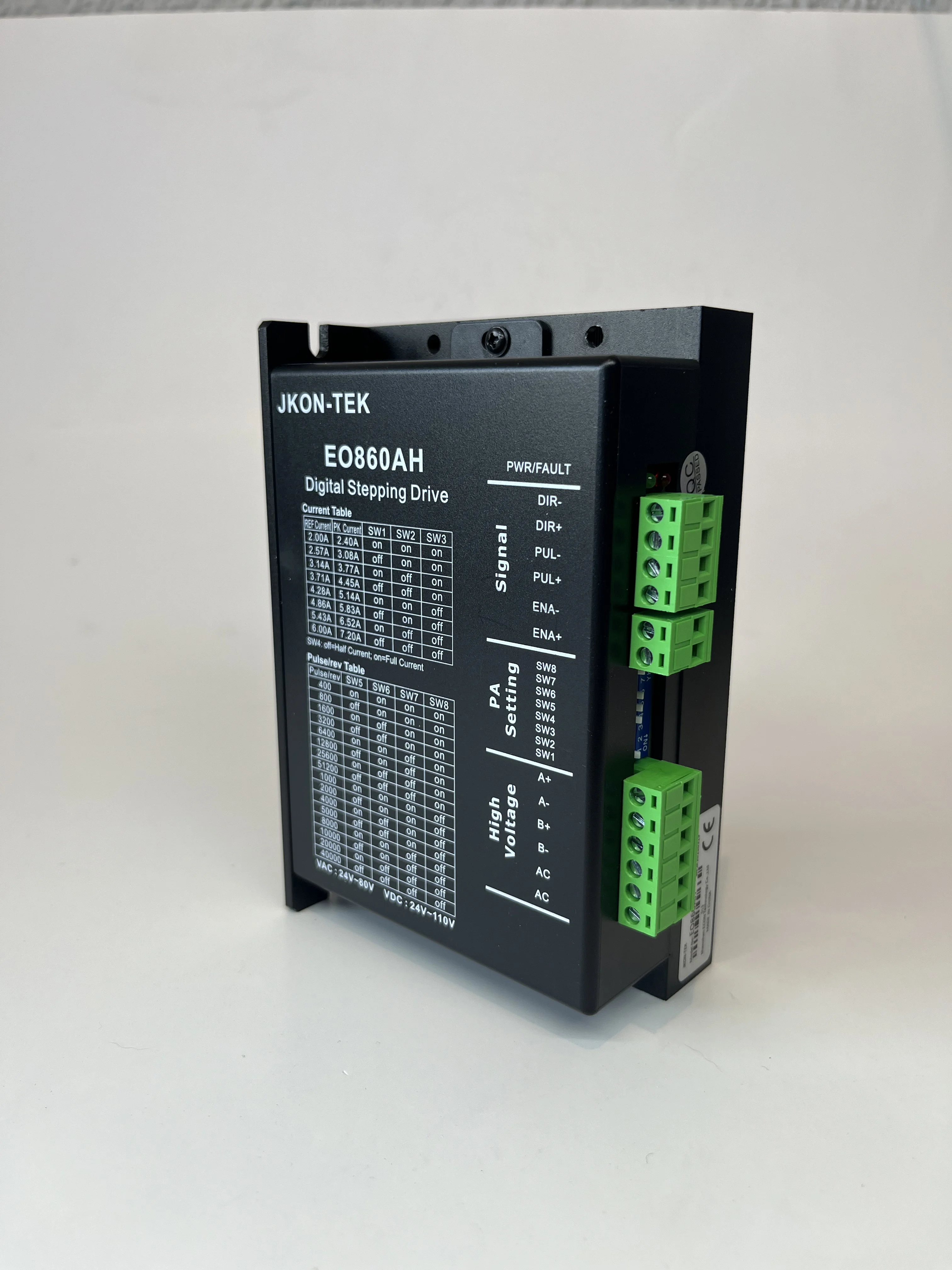

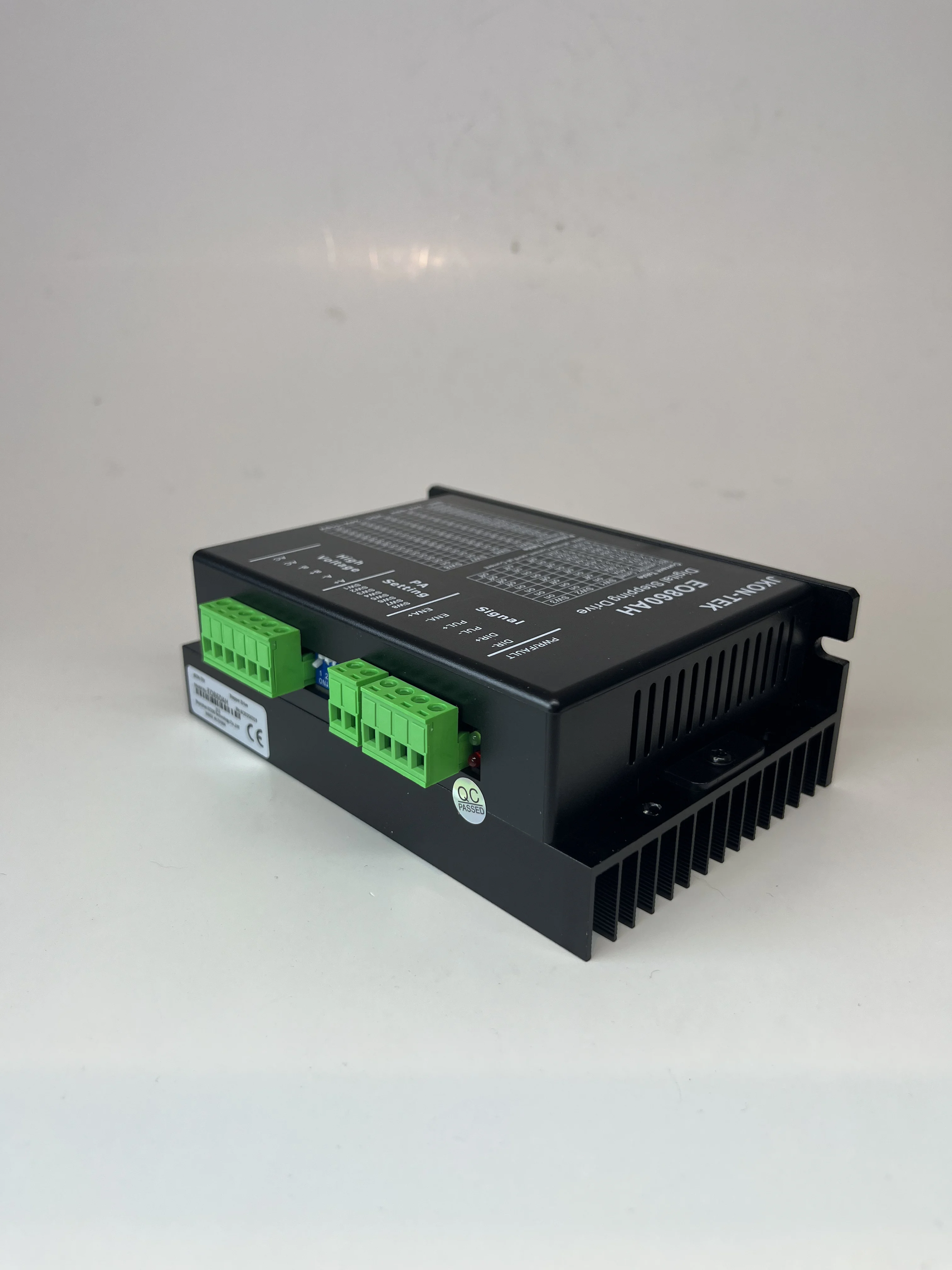

EO 860AH Serisi Step Sürücü

EO-860AH Serisi Step Sürücü Kapak Resmi

Teknik Özellikleri

Parametreler
Min
Tipik
Max
Birim
Çıkış Akımı[PK]0.5-7.2[6.0 RMS]A
Besleme Voltajı24/2024/36/48/60110/80Vdc/Vac
Pals Voltajı4528Vdc
Dijital Sinyal Akımı101016mA
Pals Giriş Frekansı--200KHz
İzolasyon Direnci---MΩ

Ürün Şeması

EO-860AH Serisi Step Sürücü Şeması

Ürün Özellikleri

  1. Giriş Voltajı : 24V~80VAC veya 24~110VDC, pik akım 7.2A
  2. Güç açıldığında motor parametrelerini otomatik algılama ve kontrol parametrelerini otomatik ayarlama
  3. Düşük pals komutları ile yüksek pals komutu performansı almaya olanak tanıyan özel algoritma
  4. Değişken ve tek uçlu PUL/DIR komutları ile uyum
  5. Giriş Max pals frekansı 500KHz (Varsayılan 150KHz)
  6. 16 adımlı pals değeri ayarı
  7. Hız kontrolü için kullanılabilen 3 adet giriş
  8. Optik izolasyonlu girişler
  9. Aşırı voltaj, aşırı akım, düşük voltaj koruması

Mekanik Ebatlar (Birim: mm)

EO-860AH Serisi Kapalı Çevrim Enkoderli Step Sürücü Ebatları

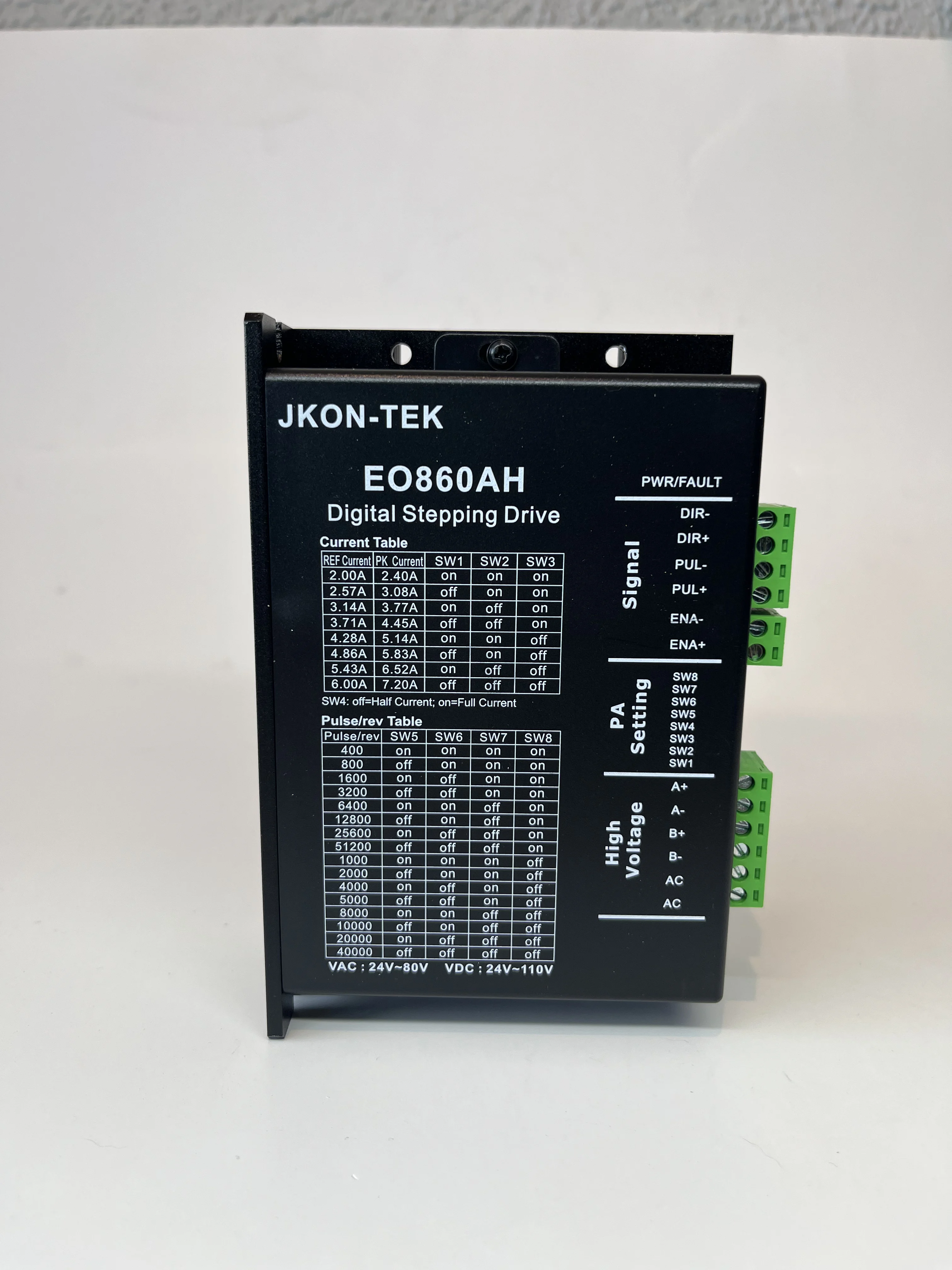

Akım Ayarı

Maksimum Akım
Geçerli Akım
SW1
SW2
SW3
Varsayılan2.0A(RMS)ONONON
3.08A2.57AOFFONON
3.77A3.14AONOFFON
4.45A3.71AOFFOFFON
5.14A4.28AONONOFF
5.83A4.86AOFFONOFF
6.52A5.43AONOFFOFF
7.20A6.0AOFFOFFOFF

Pals Ayarı

Step/R
SW5
SW6
SW7
SW8
400ONONONON
800OFFONONON
1600ONOFFONON
3200OFFOFFONON
6400ONONOFFON
12800OFFONOFFON
15600ONOFFOFFON
51200OFFOFFOFFON
1000ONONONOFF
2000OFFONONOFF
4000ONOFFONOFF
5000OFFOFFONOFF
8000ONONOFFOFF
10000OFFONOFFOFF
20000ONOFFOFFOFF
40000OFFOFFOFFOFF
