SS880 Serisi Analog Girişli Step Motor Sürücü
Teknik Özellikler
Parametreler | Min | Tipik | Max | Birim |
|---|---|---|---|---|
| Sürekli Çıkış Akımı | 0.57 | - | 8.0 | A |
| Besleme gerilimi (DC) | 20 | 36 | 60 | Vdc |
| Kontrol Sinyali giriş akımı | 6 | 10 | 16 | mA |
| Kontrol Sinyali Seviyesi | 5 | 5 | 24 | Vdc |
| OC Çıkışı Çekme Gerilimi | 5 | - | 24 | Vdc |
| IO/AI Max Kontrol Hızı | - | - | 850 | PRM |
| Analog Giriş Voltajı | 0 | - | 10 | Vdc |
| İzolasyon direnci | 100 | - | - | M Ω |
Ürün Özellikleri
Genel Özellikler

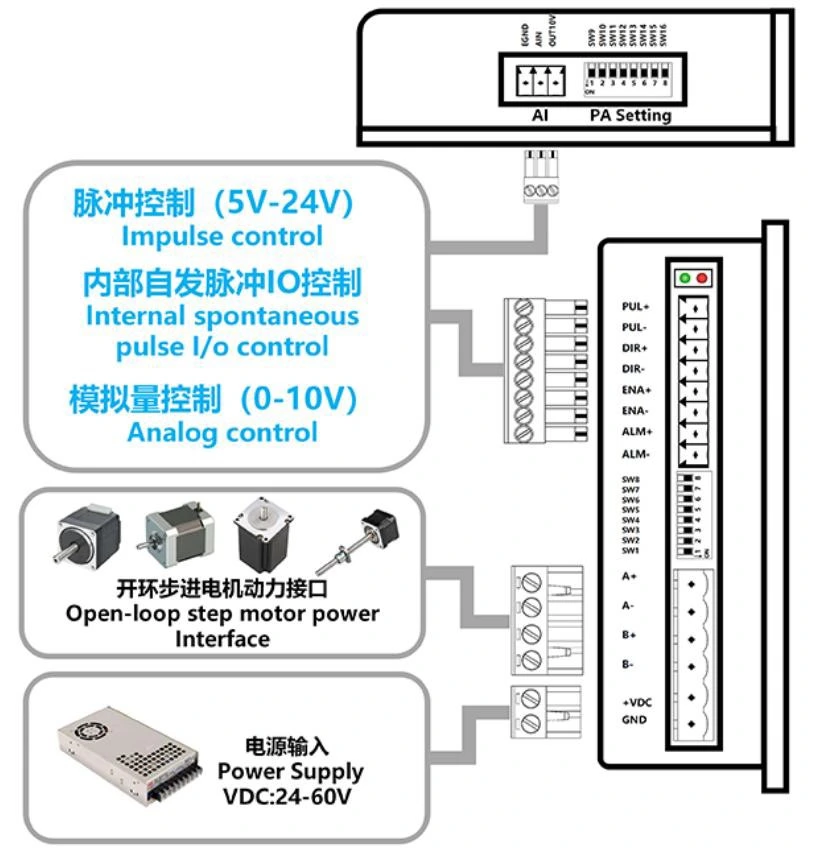

- 0 - 10 V analog voltaj ile veya potansiyometre bağlantısı ile hız referansı verebilme
- Gerilim aralığı DC 24-60Vdc
- Akım ayarı, 0.57-8.0A arasında ayarlanabilir
- Çözünürlük ayar aralığı 200-51200'dür ve daha yüksek çözünürlük özelleştirilebilir
- 500KHz'e kadar pals yanıt frekansı (fabrika değeri 200KHz)
- 4 telli, 6 telli ve 8 telli iki fazlı step motorlara uygundur
Teknoloji & Performans
- Yeni 32 bit DSP teknolojisi
- Ultra düşük titreşim gürültüsü
- Dahili yüksek çözünürlük
- 3 adet optik izolasyonlu sinyal girişi, 2 adet yüksek hızlı optokuplör izolasyonlu giriş
- Değişken akım kontrolü, motor ısınmasını büyük ölçüde azaltır
Fonksiyon & Koruma
- IO üzerinden pals kontrolü, tek / çift pals kontrolü ve motor test fonksiyonları
- Optik izolasyonlu alarm çıkışı
- Aşırı voltaj, düşük voltaj ve aşırı akım koruma fonksiyonları
- Parametre açılışında otomatik motor eşleştirme fonksiyonu
- Dinlenme durumunda akım otomatik olarak yarıya indirilir
